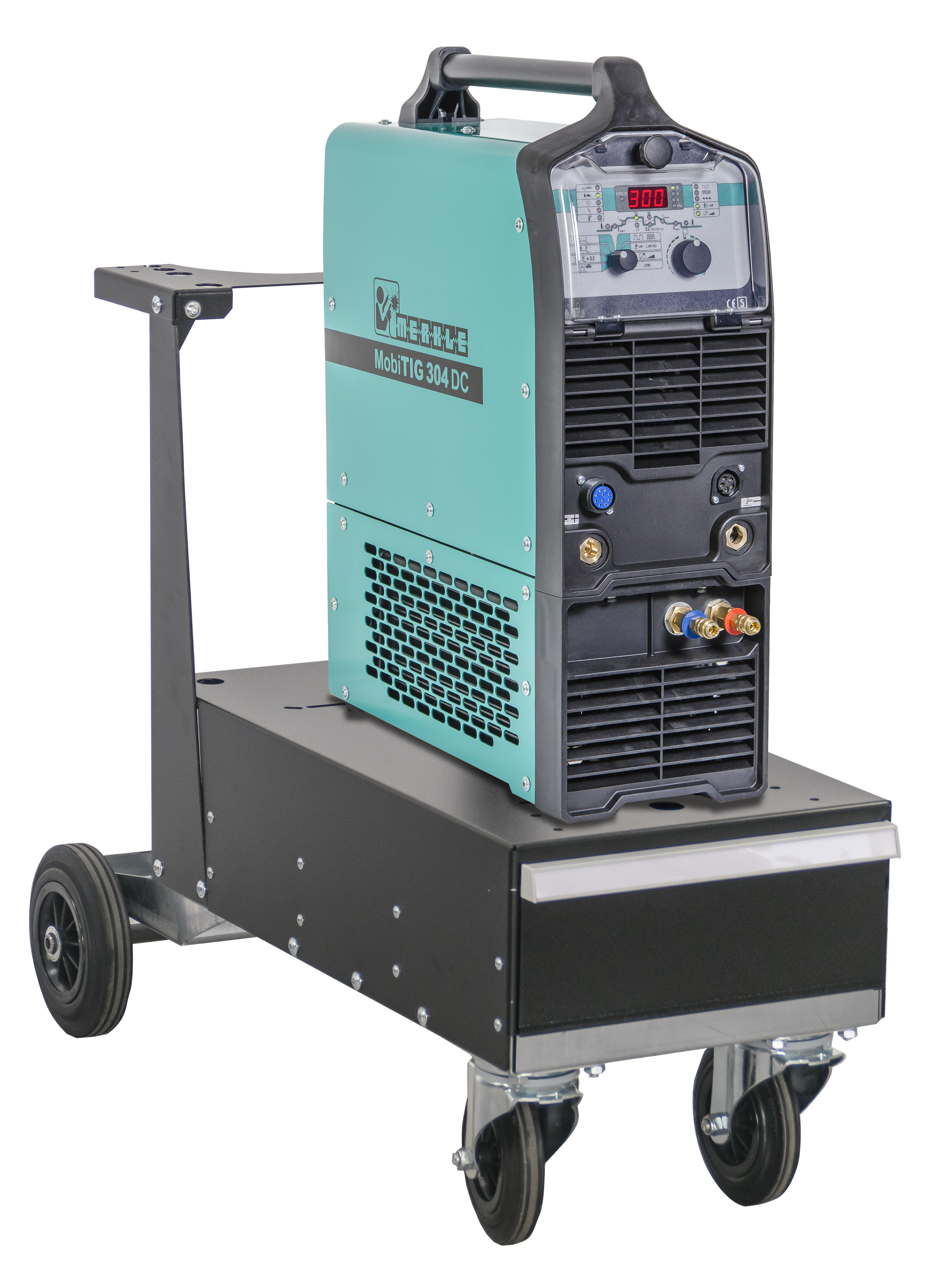

TIG-Schweißanlage MobiTIG 304 DC mit Wasserkühlung und Transportwagen, Setvariante ohne Zubehör & ohne Brenner, Ausführung mit Wasserkühlgerät WK 210 und Transportwagen TW112
Setvariante
Ausführung
Lieferzeit: ca. 1 Woche
Bestellschritte: 1 • Einheit: Stück
Art.Nr.: SET155.896
Zu diesem Artikel empfehlen wir:
Mit BiPower Plus
Optional mit Wasserkühlung erhältlich
Die Merkle MobiTIG 304 DC vereint alle Vorteile, die man für den flexiblen Einsatz braucht, ganz gleich ob in der Werkstatt oder im Außeneinsatz. Mit der BiPower Plus-Funktion in der Werkstatt mit 400 V-Drehstrom schweißen und beim Schweißjob auf der Baustelle einfach an 230 V-Wechselstrom anschließen.
Transportwagen TW 112
Optimal für den Einsatz in der Werkstatt oder auf der Baustelle

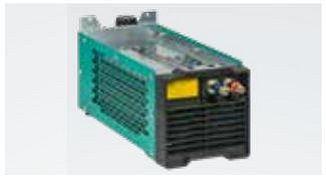

Wasserkühlgerät WK 210

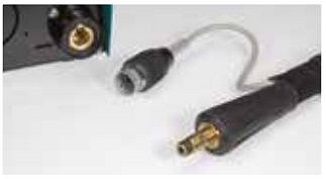

TCG-Brenneranschluss
- Extra große Räder (200 mm)
- Aufnahme für eine 10 oder 20 l Gasflasche (wenn Maschine mit Transportwagen verschraubt)
- auf Nachfrage auch mit Schublade für Werkzeug, Zubehör, Ersatz- und Verschleißteile
- Halterungen für Schweißbrenner und Kabel
- Brennerhalter für unterschiedliche Schweißbrenner, links und rechts

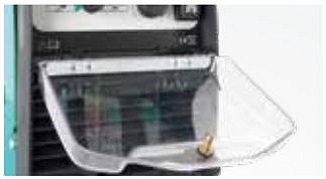

Stabile Kunststoffabdeckung
Robustes Metall-/Kunststoffgehäuse
TIG (WIG)-Schweißen DC für Stahl und Edelstahl
TIG (WIG)-Schweißen AC für Aluminium (nur AC/DC Anlagen)
Elektroden-Schweißen
Sie zeichnen sich durch eine Vielzahl von Leistungsmerkmale aus:
- Inverterstromquellen mit stufenloser Regelung
- Geringes Gewicht: leicht und handlich
- 2-Takt/4-Takt-Betrieb
- Hochfrequenz- (HF) und LiftTIG-Zündung
- 2 Schweißströme getrennt einstellbar
- DC-Pulsen und Hochfrequenzpulsen bis 16 kHz
- Start/-Endstrom sowie Absenkzeit einstellbar
- Fuß-/Handfernregler-Anschluss
- Digitalanzeige für alle Parameter, mit Voranzeige und Holdfunktion für Schweißstrom
- Jobspeicher für 15 Jobs
Die Vorteile im Überblick
Kompakt, handlich und dabei unglaublich leistungsstark – so präsentiert sich die MobiTIG 304 DC. Zusätzlich überzeugen LiteTIG Kraftpakete durch ihre umfangreiche Serienausstattung.
Stufenlose Strom- und Gaseinstellungen mit Ein-Knopf-Bedienung
Robustes Metall-/Kunststoffgehäuse und 50 mm² Anschlüsse
- ProfiPower im Kompaktformat: Ideal für die schnellen Schweißjobs
- Inverter-Technik für ausgezeichnete Schweißeigenschaften
- Stufenlose Stromeinstellung
- Klein, leicht, handlich, tragbar
- Merkle Qualität zum überragend günstigen Preis

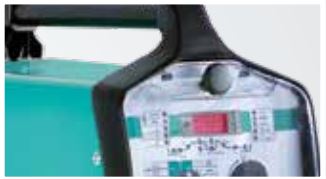

Stabile Bedienfeld-Abdeckung
Tragegriff mit Gurtschlaufen und Aufwickelvorrichtung (optional)
DC-Hochfrequenzpulsen
Die Anlagen Bauserien LiteTIG/MobiTIG verfügen serienmäßig über die Funktion DC-Hochfrequenzpulsen. Der Lichtbogen wird mit einer Frequenz von bis zu 16 kHz gepulst. Damit eröffnen sich herrausragende Möglichkeiten beim TIG(WIG) DC-Schweißen, die mit dem herkömmlichen Lichtbogen nicht erzielbar sind.- Starke Einschnürung des Lichtbogens
- Plasmaähnlicher Lichtbogen
- Geringe Wärmeeinbringung
- Höhere Schweißgeschwindigkeit
- Extrem richtungsstabiler Lichtbogen
- Ideal für Ecknähte
Standard TIG-Schweißung
Mit DC-hochfrequenzpulsen
| Primär | ||
| Spannung | 3 x 220 - 400 V | 1 x 220 - 440 V* |
| Frequenz | 50 / 60 Hz | |
| Daten bei Netzeingang | 3 x 400 V | 1 x 230 V* |
| Dauerleistung (TIG/E) | 8,3 / 9,7 kVA | 3,2 / 3,7 kVA |
| Dauerstrom (TIG/E) | 12 / 14 A | 14 /16 A |
| Höchststrom (TIG/E) | 16 / 21 A | 26 / 26 A |
| cos phi | 0,98 | 0,98 |
| TIG-Schweißbetrieb | ||
| Leerlaufspannung | 90 V | 90 V |
| Arbeitsspannung | 10 - 22 V | 10 - 17,2 V |
| Schweißstrom | 5 - 300 A | 5 - 180 A |
| HSB 35 % ED (10 min.) | 300 A (40 °C) | 180 A (40 °C) |
| HSB 60 % ED (10 min.) | 265 A (40 °C) | 110 A (40 °C) |
| DB 100 % ED | 250 A (40 °C) | 90 A (40 °C) |
| *: BiPowerPLUS: Multispannungs-Versorgung: Automatische Erkennung und Umschaltung zwischen 1 und 3 Phasen im Bereich 220 - 440 V (Option) **: max. 210 A (40°C) bei 100 % ED bei 16 A Sicherung |
||
| Schutzart | IP 23 |
| Isolierstoffklasse | H |
| Kühlart | AF |
| Betriebsarten | TIG (DC), Elektrode |
| Parameter | Strom 1, Strom 2, Absenkung, Endstrom, Gasnachströmung |
| Einstellungen | stufenlos am Inkrementalgeber |
| Stromregelung | an der Anlage, am Brenner, am Handfernregler, Fußfernregler |
| Funktionen | 2 Takt, 4 Takt, 4 Takt mit Strom 2 |
| Zündung | HF/LiftTIG |
| Anzeige | Display |
| Strom 2 | schaltbar über 2. Brennertaster |
| Punktzeit | 0,01 - 2,5 s |
| Pulsen langsam | 0,1 - 2,5 s |
| Pulsen schnell | 50 Hz - 12 kHz |
| Stromabsenkzeit | 0 - 25 s |
| Stromanstiegszeit | 0 - 2 s |
| Gasvorströmzeit | 0 - 2 s |
| Gasnachströmzeit | 0 - 25 s |
| Hotstart Zeit | 0,1 - 2 s |
| Hotstart Strom | 5 - 280 A |
| Stromnachregelung | bis 280 A |
| Elektroden-Typ | wählbar rutil, basisch, zellulose |
| LEDs | Netz ein, Schweißen EIN, Störung, Übertemperatur |
| Steckdose | Fernregleranschluss |
| Stromquelle | Inverter |
| Zündung | HF-Zündgerät |
| Brenneranschluss | Merkle TCG-Anschluss und 5-pol.Stecker |
| Kühlung Brenner | Schutzgas, Option: Wasser |
| Buchse 50 mm² | Werkstückkabel |
| Buchse 50 mm² | Elektrodenkabel |
| Netzanschluss | 4 x 2,5 mm² 5 m lang mit Stecker 400 V/16 A |
| Gasanschlussschlauch | 2 m |
| Anschluss Wasserkühlgerät | Option |
| Handgriff | an Geräteoberseite |
| Norm | EN 60974/1 S / CE |
| Gewicht | 20 kg |
| Maße L x B x H | 495 x 210 x 450 mm |
| Lichtbogen Hand/Elektrodenschweißbetrieb | ||
| Daten bei Netzeingang | 3 x 400 V | 1 x 230 V* |
| Stabelektroden | 1,5 - 5,0 mm | 1,5 - 3,25 mm |
| Leerlaufspannung | 90 V | 90 V |
| Arbeitsspannung | 20,6 - 31,2 V | 20 - 26 V |
| Schweißstrom | 20 - 280 A | 20 - 160 A |
| HSB 40 % ED (10 min.) | 280 A (40 °C) | 160 A (40 °C) |
| HSB 60 % ED (10 min.) | 265 A (40 °C) | 110 A (40 °C) |
| DB 100 % ED | 250 A** (40 °C) | 90 A (40 °C) |
| HSB 35 % ED (10 min.) | 300 A (40 °C) | 180 A (40 °C) |
| *: BiPowerPLUS: Multispannungs-Versorgung: Automatische Erkennung und Umschaltung zwischen 1 und 3 Phasen im Bereich 220 - 440 V (Option) **: max. 210 A (40°C) bei 100 % ED bei 16 A Sicherung |
||
- MobiTIG 304 DC (Merkle TCG-Anschluss)
- Wasserkühlgerät WK 210
- Transportwagen TW 112 (ohne Schublade)
