Schweißdrehtisch MERKLE Typ D 350 touch, Höhe 790mm, Innendurchlass 65mm

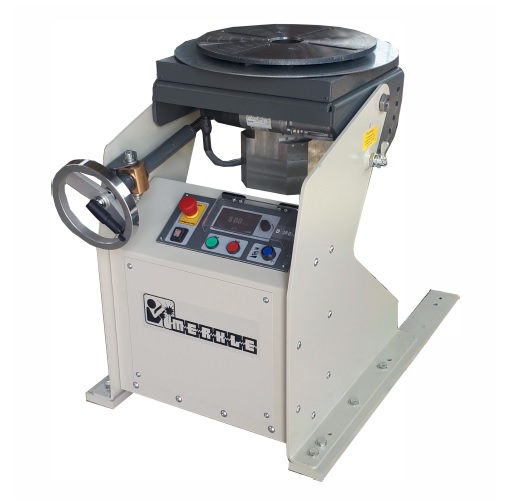

Merkle Schweißdrehtisch D 350 touch

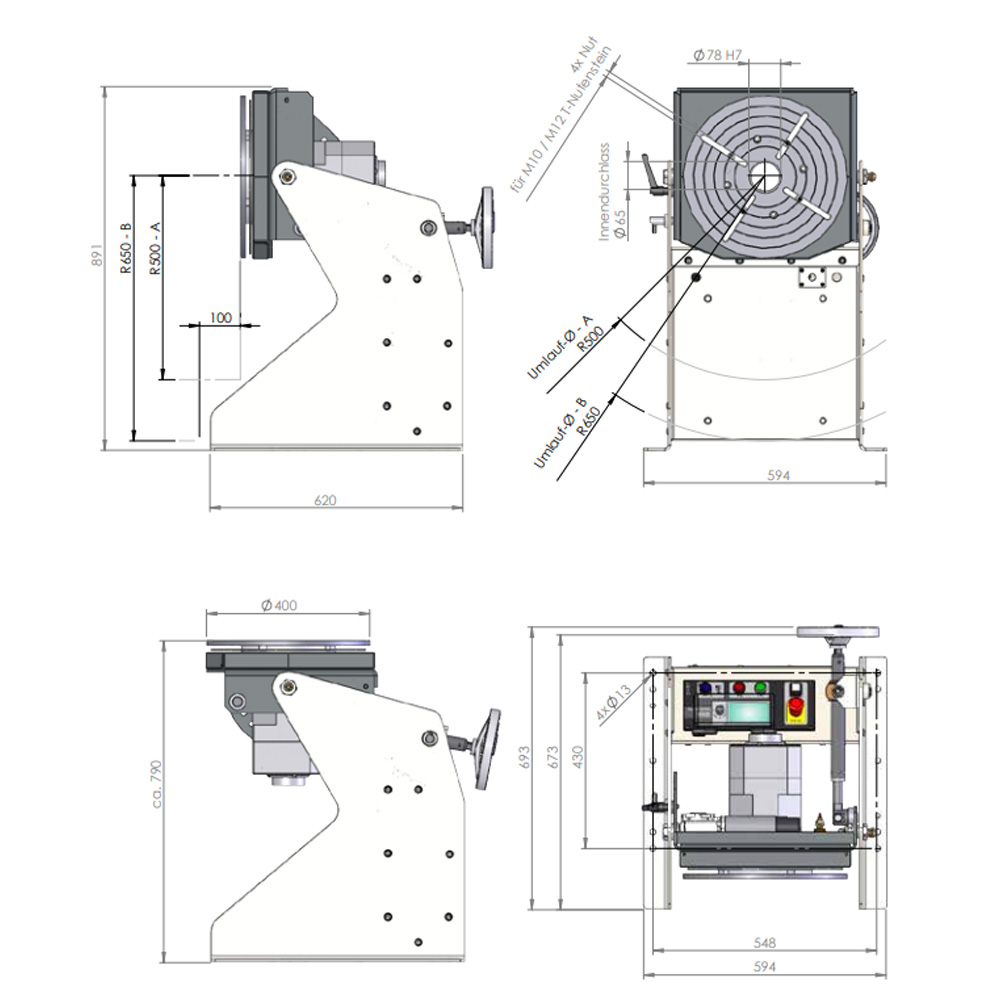

Der Drehtisch Typ D 350 touch ist für das Elektroden-, MIG/MAG-, TIG- und Plasmaschweißen sowie für das Plasmaschneiden geeignet. Er hat eine Tischhöhe von 790 mm und einen Innendurchlass von 65 mm. Die Planscheibe hat einen Durchmesser von 400 mm. Der Schwenkbereich beträgt 135° und ist über ein Handrad schwenkbar. Mit einem Feststellhebel wird das Schwenkteil geklemmt.

Der Innendurchlass (Mediendurchlass) ist für die Zuführung von Druckluft, Formiergas oder Kühlflüssigkeit vorgesehen. Durch die Zentrierbohrung können Werkzeuge oder Spannmittel zentrisch zur Drehachse aufgenommen werden. Des Weiteren können lange Rohr- und Rundteile durchgesteckt werden.

Die Steuerelektronik ist in einem geschlossenen Gehäuse montiert. Die Bedienungselemente sind auf der Frontplatte übersichtlich angeordnet. Der Drehzahlregler wird über einen Transformator galvanisch vom Netz getrennt und mit 42 V Spannung versorgt. Der Stromabnehmer ist isoliert aufgebaut und mit max. 400 A (34 V) bei 80% Einschaltdauer belastbar. Optional ist ein Stromabnehmer mit der Belastbarkeit von max. 800 A verfügbar.

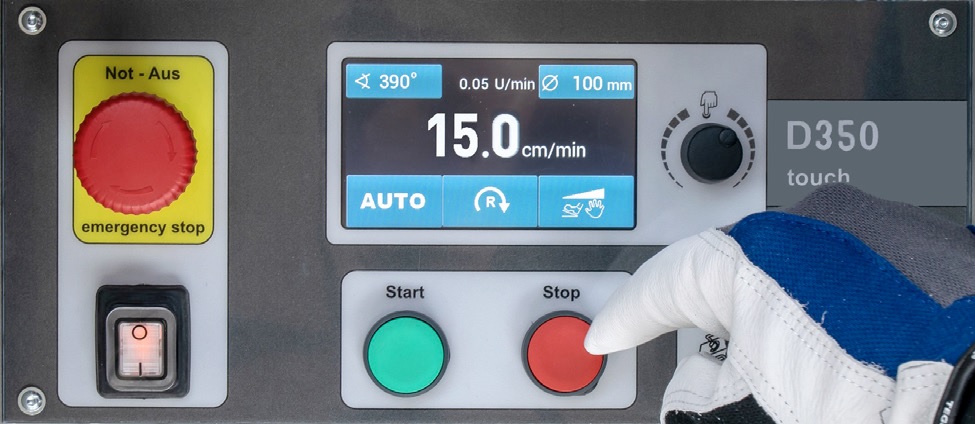

Der Drehtisch D 350 touch verfügt, wie die Drehtisch-serie D 150 touch, über ein Multifunktions-Display mit TOUCH Steuerung.

• Großes, mehrfarbiges Display mit einfacher Bedienung
• Stufenlos einstellbare Drehzahl von 0,05 – 5 min-1
• Anzeige und Einstellung der Schweißgeschwindigkeit nach Eingabe des Bauteildurchmessers
• Umschaltung 2-/4-Takt-Betrieb und Rechts-Linkslauf
• Anschluss für externen Fußschalter oder Fußfernregler
• Bedienfeld mit Schutzklappe
• Innendurchlass 65 mm
• Intuitive und sprachunabhängige Bedienung über Touchdisplay oder Drehgeber, auch mit Handschuhen
• Option: Überlapp-Funktion und Automatenanschluss
