Drei-Backen-Spannfutter, Typ ME-DBS-125
Typ
Lieferzeit: ca. 1 Woche
Bestellschritte: 1 • Einheit: Stück
Art.Nr.: 113.050
Alle Spannfutter haben zylindrische Zentrieraufnahmen nach DIN 6350. Im Lieferumfang ist jeweils ein Satz mit nach außen gestuften Backen und ein Satz mit nach innen gestuften Backen enthalten.
Zur Montage der Spannfutter auf der Planscheibe ist ein Montageflansch notwendig.

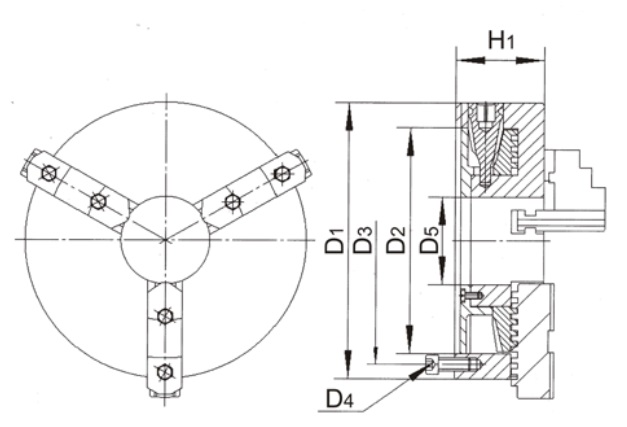

Aufnahme nach DIN 6350

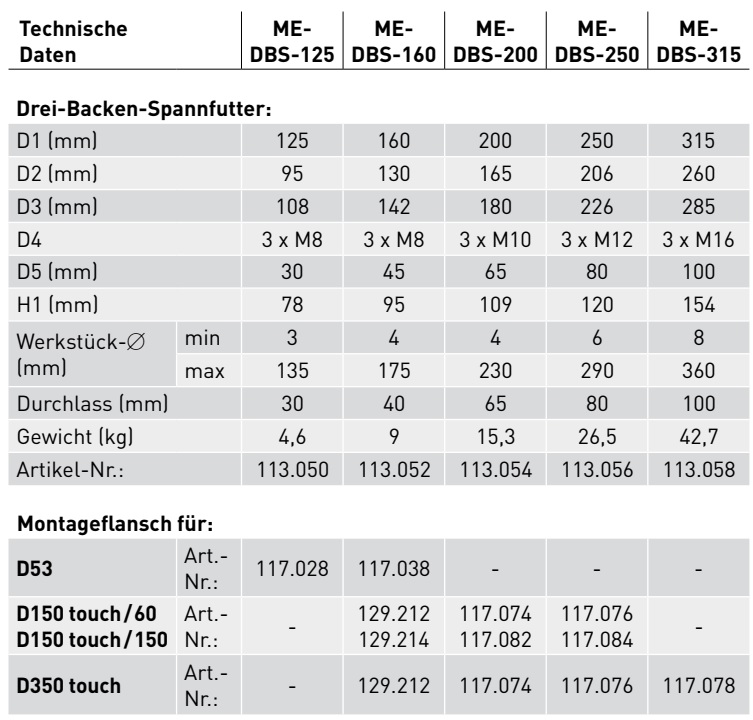

| Typ | D1 (mm)r | D2 (mm) | D3 (mm) | D4 | D5 (mm) | H1 (mm) | Werkstück-Ø min. (mm) | Werkstück-Ø max. (mm) | Durchlass (mm) | Gewicht (kg) | Artikel-Nr. |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ME-DBS-125 | 125 | 95 | 108 | 3 xM8 | 30 | 78 | 3 | 135 | 30 | 4,6 | 113.050 |
| ME-DBS-160 | 160 | 130 | 142 | 3 xM8 | 45 | 95 | 4 | 175 | 40 | 9 | 113.052 |
| ME-DBS-200 | 200 | 165 | 180 | 3 xM10 | 65 | 109 | 4 | 230 | 65 | 15,3 | 113.054 |
| ME-DBS-250 | 250 | 206 | 226 | 3 xM12 | 80 | 120 | 6 | 290 | 80 | 26,5 | 113.056 |
| ME-DBS-315 | 315 | 260 | 285 | 3 xM16 | 100 | 154 | 8 | 360 | 100 | 42,7 | 113.058 |
