Schweißdrehtisch MERKLE Typ D 150 touch, Höhe 750mm, Innendurchlass 60mm, Höhe 750mm

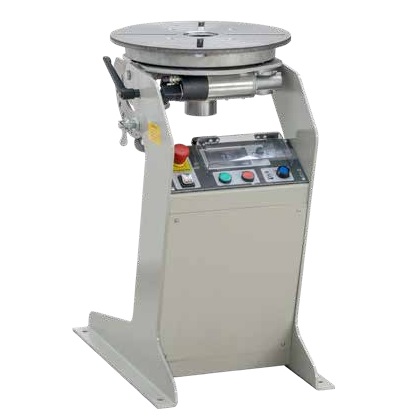

Merkle Schweißdrehtisch D 150 touch - Höhe 750 mm

Die Merkle Drehtische der Bauserie D 150 touch sind die konsequente Weiterentwicklung der bewährten Typen D 102/302. Das große Display des Drehtisches ermöglicht eine einfache, intelligente Bedienung. Eine konstante Drehzahl ist auch im unteren Drehzahlbereich und bei asymmetrischer Last garantiert.

Merkle Drehtische sind „Made in Germany“.

Bei der Bauserie Typ D150 touch handelt es sich um Drehtische für das Elektroden-, MIG/MAG-, TIG- und Plasmaschweißen sowie für das Plasmaschneiden.

Die Planscheibe hat einen Durchmesser von 400mm und ist über einen Hebel festklemmbar. Der Schwenkbereich beträgt 135°. Der Innendurchlass (Mediendurchlass) ist für die Zuführung von Druckluft, Formiergas oder Kühlflüssigkeit vorgesehen. Durch die Zentrierbohrung können Werkzeuge oder Spannmittel zentrisch zur Drehachse aufgenommen werden. Des Weiteren können lange Rohr- und Rundteile durchgesteckt werden.

Die Steuerelektronik ist in einem geschlossenen Gehäuse montiert. Die Bedienungselemente sind auf der Frontplatte übersichtlich angeordnet. Der Drehzahlregler wird über einen Transformator galvanisch vom Netz getrennt und mit 42 V Spannung versorgt. Der Stromabnehmer ist isoliert aufgebaut und mit max. 400 A (34 V) bei 80 % Einschaltdauer belastbar. Optional ist ein Stromabnehmer mit der Belastbarkeit von max. 860 A verfügbar. Die Bedienung der Bauserie D 150 touch erfolgt über Taster und ein Touchscreen Multifunktions-Display.

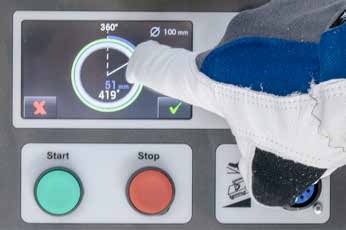

Die Bedienung des Merkle Drehtisches erfolgt über eine Taster & Touchscreen Kombination. Das Multifunktions-Display wird mit Druck auf die Grafikfelder im Display bedient. Die Einstellungen können selbstverständlich auch mit Handschuhe erfolgen. Alternativ ist die Bedienung aller Funktionen über einen Drehgeber möglich. Mit der Eingabe des Werkstückdurchmessers und der gewünschten Schweißgeschwindigkeit passt die Steuerung automatisch die Drehzahl an das Werkstück an. Die Drehgeschwindigkeit kann während der Drehbewegung stufenlos korrigiert werden. Die Drehrichtung „Rechtslauf“ oder „Linkslauf“ kann ebenfalls mit einem Fingerdruck auf das entsprechende Grafiksymbol jederzeit geändert werden.

Im Überblick:

• Großes, mehrfarbiges Display mit einfacher Bedienung
• Stufenlos einstellbare Drehzahl von 0,05 – 10 min-1
• Anzeige und Einstellung der Schweißgeschwindigkeit nach Eingabe des Bauteildurchmessers
• Umschaltung 2-/4-Takt-Betrieb und Rechts-Linkslauf
• Anschluss für externen Fußschalter oder Fußfernregler
• Bedienfeld mit Schutzklappe
• Innendurchlass 60 oder 150 mm
• Intuitive und sprachunabhängige Bedienung über Touchdisplay oder Drehgeber, auch mit Handschuhen

Option Überlapp-Funktion und Automatenanschluss

Mit der Option kann der Drehtisch an eine Schweißanlage angeschlossen werden. Über das Touch-Display wird ein Drehwinkel (bzw. eine Schweißstrecke) von 0 - 540° eingegeben. Wenn der eingegebene Drehwinkel erreicht ist, können zwei Szenarien ausgewählt werden: 1. Die Drehbewegung stoppt automatisch oder 2. Die Drehtischsteuerung sendet ein Signal zum Absenken des Schweißstroms an die Stromquelle. Die Drehbewegung stoppt nach abgelaufener Absenkzeit (Einstellung über Schweißjob).

ACHTUNG: Diese Option ist nicht nachrüstbar. Bestellung muss gleichzeitig mit der Bestellung des Drehtisches erfolgen!
