AMF Spannkettensatz Nr. 6540, Spannkraft 15

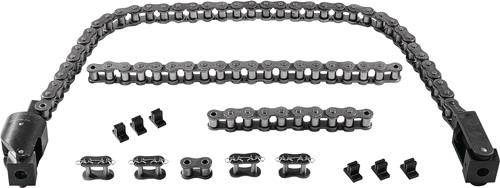

AMF Spannkettensatz Nr. 6540

Spannhaken und Gegenhalter vergütet · Kette aus Vergütungsstahl · Befestigung für T-Nuten Nr. 6541 bitte separat bestellen · Anwendung: Zum Aufspannen von vorwiegend zylindrischen Teilen, wie zum Beispiel Ventilkörper, Flanschen, Pumpengehäusen, Kolben usw. Sowohl auf dem Maschinentisch, als auch auf Aufspann-Paletten einsetzbar. Die Voreinstellung der Kettenlänge und der Spannkraft erfolgt am Gegenhalter mittels Rändelmutter. Anschließend wird am Spannhaken das erforderliche Drehmoment für die Spannkraft aufgebracht. Die Anbringung der Kunststoffdruckstücke dient zur Schonung der Oberfläche. Weitere technische Eigenschaften: · Schraube: M12 · B: 36mm · Spannhub S1: 30mm · N: 15mm · H1 min. - H1 max.: 95 - 125mm · M: 20mm · SW: 36mm · E1: 49mm · H2 min. - H2 max.: 111 - 127mm · C: 18mm · Spannhub S2: 16mm · A: 36mm · E2: 54mm · F1: 21mm · Nut: 14, 16, 18mm · Drehmoment max.: 50Nm
