Kemppi MINARC T 223 ACDC mit Beiz-Funktion inkl. MAX WeldClean
Bestellschritte: 1 • Einheit: Stück
Zu diesem Artikel empfehlen wir:
WIG-Schweissanlage Kemppi MINARC T 223 AC/DC gasgekühlt inkl. Schweissnahtreinigungsset MAX WeldClean

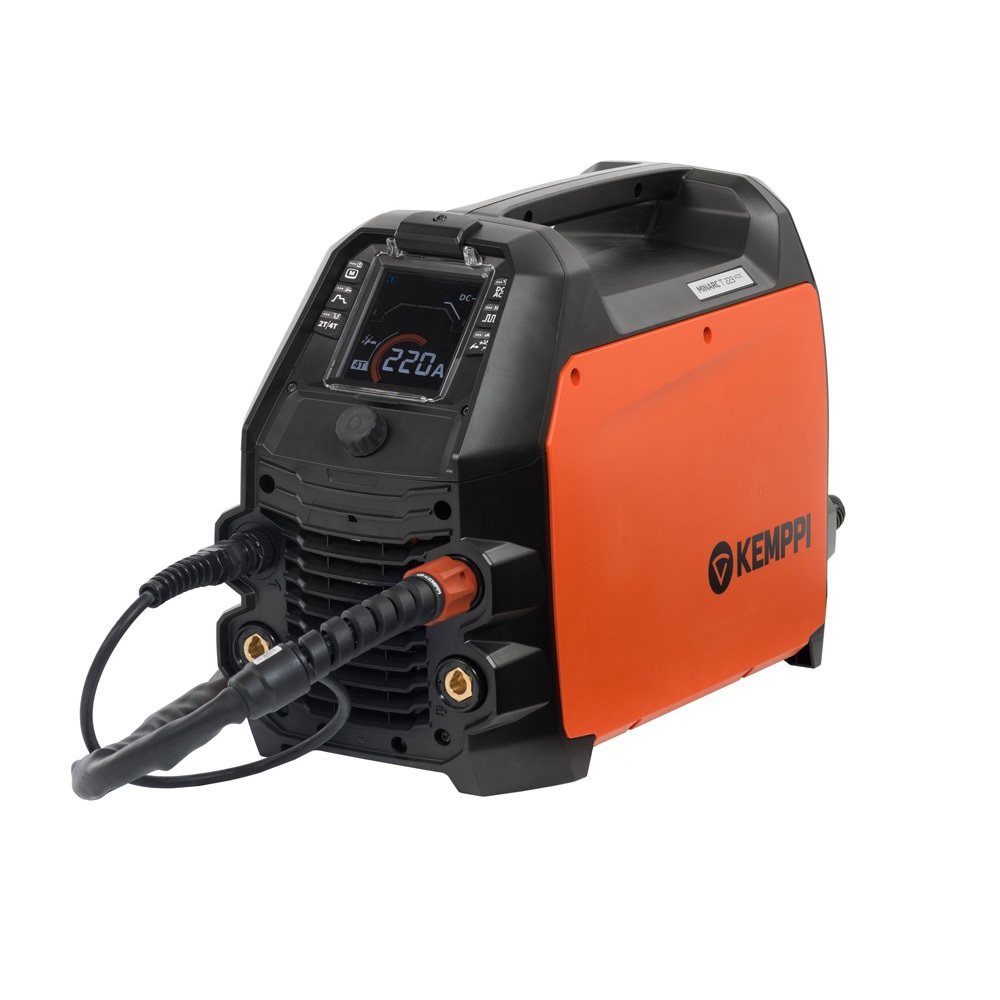

Die Kemppi Minarc T 223 ACDC GM ist eine vielseitige und leistungsstarke WIG-Schweißmaschine, die mit Wechselstrom (AC) und Gleichstrom (DC) arbeitet und sich durch ihre integrierte Beizfunktion (MAX WeldClean) auszeichnet. Diese Funktion ermöglicht es, Schweißnähte nach dem Schweißen elektrolytisch zu reinigen, wodurch Verfärbungen und Oxidationen effektiv entfernt werden. Damit eignet sich die Maschine besonders für Anwendungen in der Edelstahl- und Aluminiumverarbeitung, wo sowohl präzises Schweißen als auch perfekte Oberflächen erforderlich sind.
- Leistungsfähigkeit: Die Maschine bietet eine Schweißstromstärke von bis zu 220 A und ist für Materialien wie Edelstahl, Aluminium und Stahl geeignet.
- Elektrolytisches Reinigungssystem: Mit MAX WeldClean wird eine Kombination aus elektrischem Strom und Phosphorsäure verwendet, um schnell und effizient saubere Schweißnähte zu erzielen.
- Portabilität: Das Gerät ist kompakt und leicht (ca. 16,8 kg), wodurch es sich ideal für den Einsatz auf Baustellen eignet.
- Bedienkomfort: Ein großes Farbdisplay sorgt für eine intuitive Handhabung, auch bei schwierigen Lichtverhältnissen.
- Multispannungskompatibilität: Flexibel für verschiedene Stromnetze nutzbar.

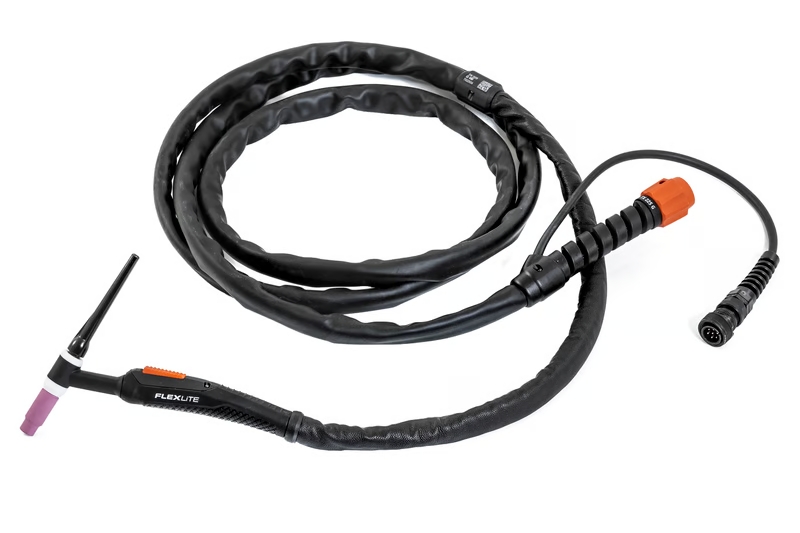

Der WIG-Brenner TX 225 G ist ein professioneller gasgekühlter WIG-Schweißbrenner, der für anspruchsvolle Schweißarbeiten entwickelt wurde.
- Kühlung: Gasgekühlt
- Leistung: Maximal 225 A (DC) bei 100 % Einschaltdauer
- Länge: 4 Meter
- Brennerkopf: 70°-Winkel für ergonomisches Arbeiten, speziell in schwer zugänglichen Bereichen
- Einsatzbereich: Geeignet für Gleichstrom- (DC) und Wechselstrom- (AC) Anwendungen

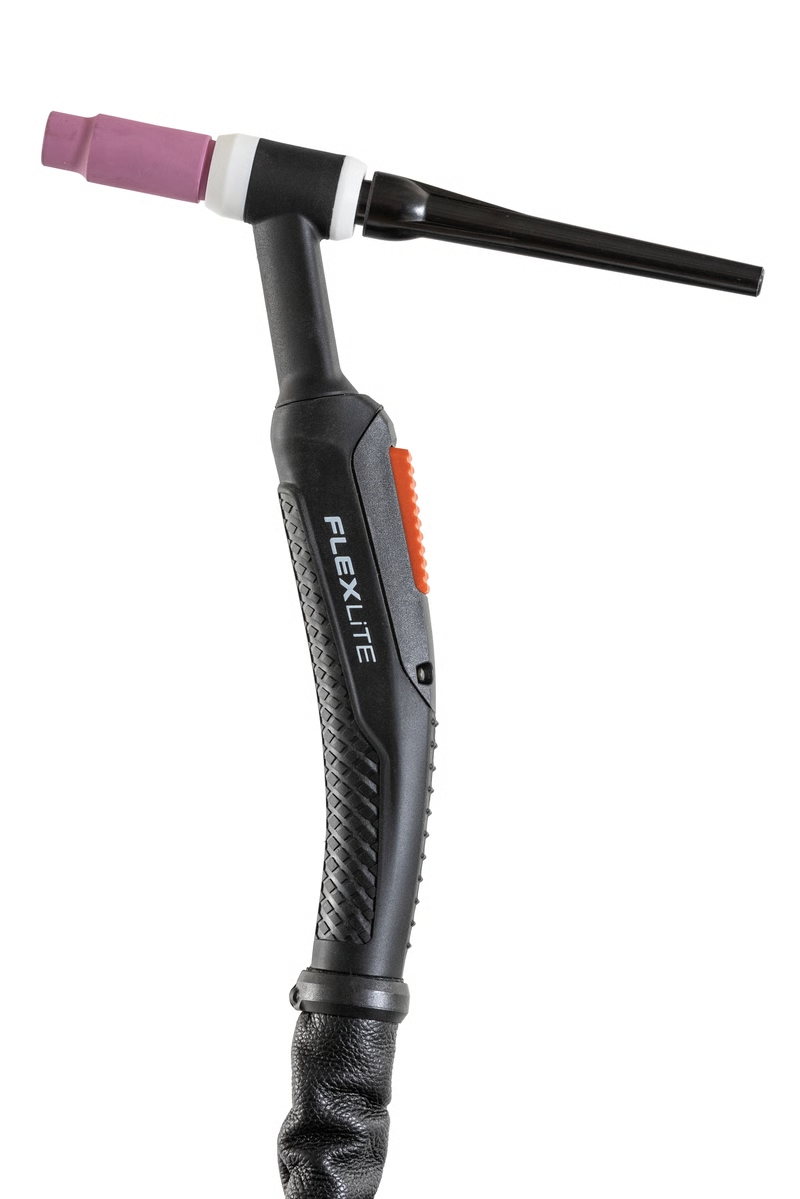

Der 70°-Brennerkopf des TX 225 G ist perfekt für Arbeiten in engen oder schwer erreichbaren Bereichen. Der rutschfeste, ergonomisch geformte Griff sorgt für komfortables Handling, während austauschbare Verschleißteile den Wartungsaufwand minimieren und eine lange Lebensdauer gewährleisten.
Beizfunktion

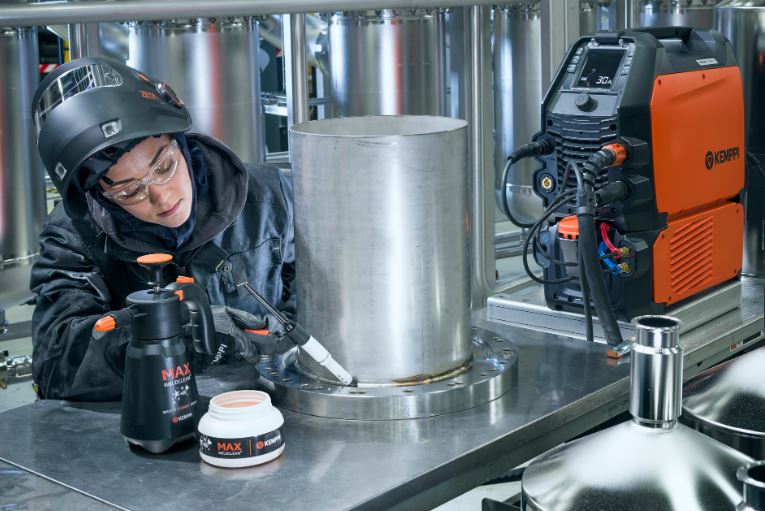

Die Minarc T 223 ACDC beinhaltet von Werk aus das Verfahren MAX WeldClean. Das Reinigungs- und Polierverfahren wird eingesetzt, um den Korrosionsschutz von Schweißnähten aus Edelstahl wiederherzustellen. Bei diesen Verfahren werden Verunreinigungen entfernt und Verfärbungen an den Schweißfugen korrigiert. Das Reinigungsverfahren arbeitet mit Wechselstrom und hat den höheren Wirkungsgrad. Der Polierprozess verwendet Gleichstrom.
Technische Details Schweissbrenner TX 225G
| Eigenschaft | Wert |
|---|---|
| Kühlart | Luft |
| Lichtbogenzündspannung | 10 kV |
| Einschaltdauer 40% Gleichstrom / Argon | 220 A |
| Einschaltdauer 40% Wechselstrom / Argon | 160 A |
| Brennerhalstyp | 70°-Winkel |
| Länge des Schweißbrennerkabels | 4 m |
| Fernregelung | Optional |
| Nennwerte der elektrischen Bauteile (Fernregler, Nennwert) | 10 V |
| Nennwerte der elektrischen Bauteile (Fernregler, Nennwert) | 10 mA |
| Anschlussart, Gas/Strom | G1/4 |
| Anschlussart, Steuerung | 7-polig |
| Elektrodendurchmesser | 1 mm...4 mm |
| Betriebstemperatur | -10 °C...40 °C |
| Lagertemperatur | -40 °C...60 °C |
| Normen | IEC 60974-7 |
Technische Details MINARC T 223 AC/DC GM
| Eigenschaft | Wert |
|---|---|
| Netzanschlussspannung | 220...240 V ±10 % |
| Netzanschlussspannung (MV im niedrigen Bereich) | 110...120 V ±10 % |
| Netzanschlussphasen | 1~50/60 Hz |
| Typ des Netzanschlusskabels | 3G, H07RN-F |
| Größe des Netzanschlusskabels | 2.5 mm² |
| Max. Versorgungsstrom [I1max] | 25 A |
| Max. Versorgungsstrom (@MV im niedrigen Bereich) [I1max] | 25 A |
| Effektiver Versorgungsstrom [I1eff] | 16 A |
| Effektiver Versorgungsstrom (@MV im niedrigen Bereich) [I1eff] | 16 A |
| Maximale Nenneingangsleistung [S1max] | 5.5 kVA |
| Netzsicherung | 16 A |
| Netzsicherung (@MV im niedrigen Bereich) | 16 A |
| Leerlaufspannung (E-Hand/WIG) [U0] | 101 V |
| Leerlaufspannung (E-Hand) [Ur] | 96 V |
| Leerlaufspannung (E-Hand) VRD [Ur VRD] | 21 V |
| Leerlaufspannung (E-Hand) [Uav] | 95 V |
| Leerlaufleistung | 10 W |
| Leistung, Einschaltdauer % bei maximalem Nennstrom, WIG | 20 % |
| Leistung bei +40 °C, max. Nennstrom, WIG | 220 A |
| Leistung bei +40 °C, 60% WIG | 170 A |
| Leistung bei +40 °C, 100% WIG | 160 A |
| Leistung, Einschaltdauer % bei maximalem Nennstrom, E-Hand | 35 % |
| Leistung bei +40 °C, max. Nennstrom, E-Hand | 170 A |
| Leistung bei +40 °C, 60% E-Hand | 130 A |
| Leistung bei +40 °C, 100% E-Hand | 110 A |
| Leistung, Einschaltdauer % bei maximalem Nennstrom, WIG (@MV im niedrigen Bereich) | 40 % |
| Leistung bei +40 °C, Nennstrom, WIG (@MV im niedrigen Bereich) | 130 A |
| Leistung bei +40 °C, 60% WIG (@MV im niedrigen Bereich) | 110 A |
| Leistung bei +40 °C, 100% WIG (@MV im niedrigen Bereich) | 90 A |
| Leistung, Einschaltdauer % bei maximalem Nennstrom, E-Hand (@MV im niedrigen Bereich) | 40 % |
| Leistung bei +40 °C, max. Nennstrom, E-Hand (@MV im niedrigen Bereich) | 90 A |
| Leistung bei +40 °C, 60% E-Hand (@MV im niedrigen Bereich) | 70 A |
| Leistung bei +40 °C, 100% E-Hand (@MV im niedrigen Bereich) | 60 A |
| Leistungsbereich, WIG | 5 A / 8 V ... 220 A / 20 V |
| Leistungsbereich, E-Hand | 15 A / 15 V ... 170 A / 34 V |
| Leistungsbereich, WIG (MV im niedrigen Bereich) | 5 A / 8 V ... 130 A / 16 V |
| Leistungsbereich, E-Hand (MV im niedrigen Bereich) | 15 A / 15 V ... 90 A / 30 V |
| Leistungsfaktor bei maximalem Nennstrom [λ] | 1 |
| Wirkungsgrad bei maximalem Nennstrom [η] | 83 % |
| EMV-Klasse | A |
| Stabelektrodendurchmesser | 1.6 mm...4 mm |
| Spannungsversorgung für Kühleinheit | 220...240 V |
| Art Schweißanschluss | R1/4 |
| Kabelgebundener Kommunikationstyp | Analog |
| Lichtbogenzündspannung | 12 kV |
| Betriebstemperatur | -20 °C...40 °C |
| Lagertemperatur | -40 °C...60 °C |
| Empfohlene Mindestgeneratorleistung [Sgen] | 8 kVA |
| Schutzklasse (vollständig installiert) | IP23 |
| Außenabmessungen, Länge | 520 mm |
| Außenabmessungen, Breite | 250 mm |
| Außenabmessungen, Höhe | 379 mm |
| Gewicht ohne Zubehör | 16.8 kg |
| Normen | EN IEC 60974-1, -3, -10 IEC 61000-3-12 |
- KEMPPI WIG-Schweißinverter Typ MINARC T 223 AC/DC 230V / 50Hz mit Schuko
- WIG-Brenner TX 225 G gasgekühlt 4m, 70°-Winkel
- Massekabel 35mm² 5m
- Gasschlauch
- Bedienungshandbuch

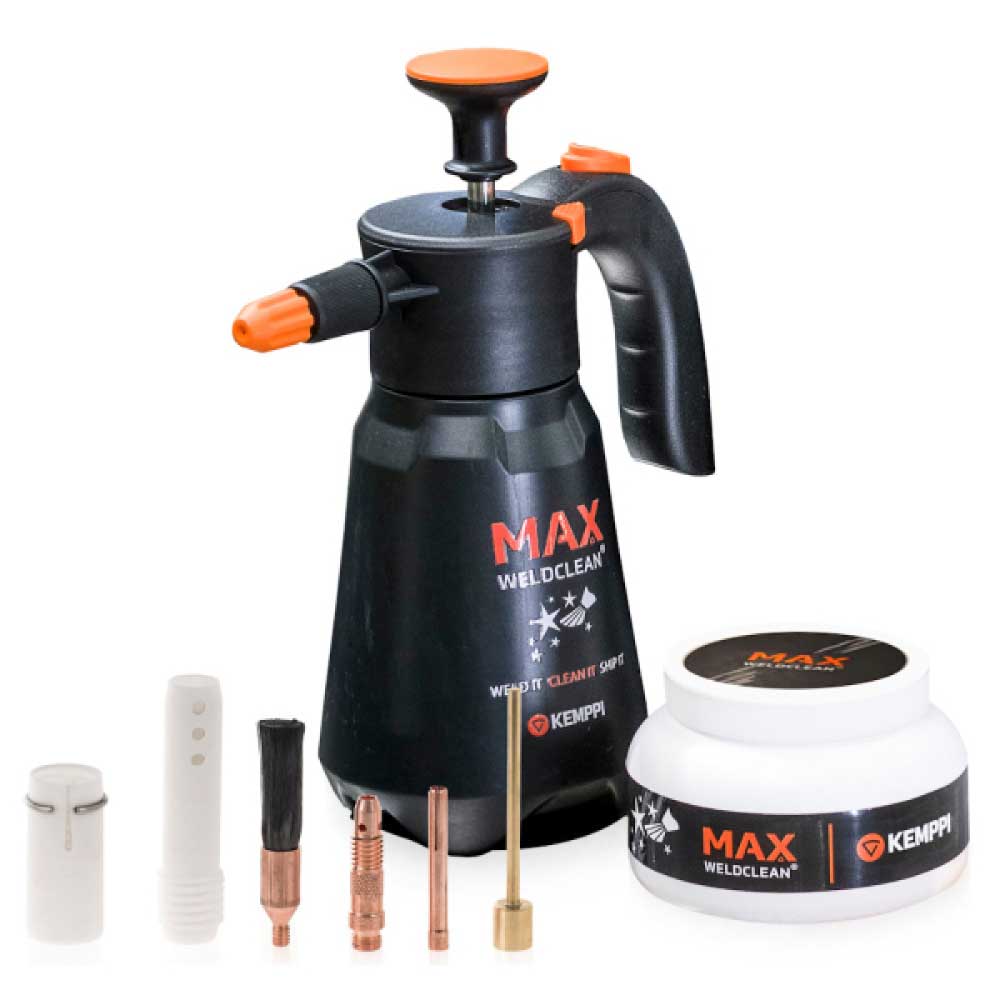

- MAX WeldClean Starter Kit klein zur Nahtreinigung (ohne Elektolyt) bestehend aus: 1x Spannhülsengehäuse Ø 4,0, 1x Spannhülse Ø 4,0, 1x Bürstenadapter, 1x Carbonbürste, 1x Set Bürstenhülsen, 1x Behälter für Phosphorsäure 0,5L , 1x Sprühflasche 1L
- Hinweis: Gerät ohne Druckminderer
