Schwenkausleger, Länge Typ SA 31 - 3.000 mm, Ausführung ohne Energieschiene

Schwenkausleger
Schwenkausleger
Abbildungen können abweichen
Länge Ausführung
1.475,60 €
/STK inkl. MwSt.
zzgl. Versandkosten
ca. 3 - 4 Wochen

Bestellschritte: 1 • Einheit: Stück
Art.Nr.: 109.886

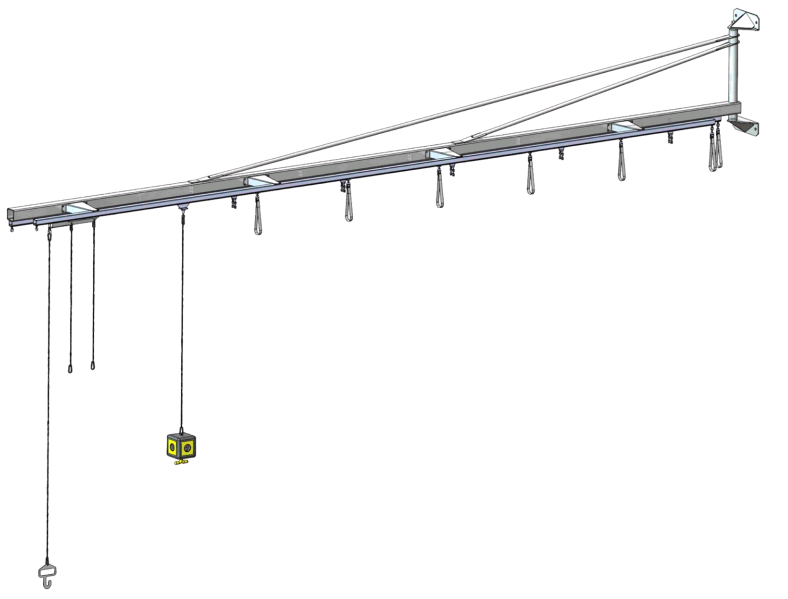

Schwenkausleger - Aufhängevorrichtung für Drahtvorschubsysteme

Großer Aktionsradius bei einfacher Handhabung für das Schweißen in der Werkstatt oder Fertigungszelle.

Ausgelegt für Stromquellen bis 60 kg Gesamtgewicht (z.B. MERKLE HighPULSE 280/350 K) oder Drahtvorschubgeräte der Schweißanlagen D/DW am kugelgelagerten Laufwagen hängend · Zugkraft für Fahr- und Schwenkbewegung auch mit Brenner ausführbar · kein Schlauchpaket und kein Verlängerungskabel liegt im Arbeitsbereich auf dem Fußboden · Optimale Positionierung der Stromquelle oder des Drahtvorschubgerätes direkt am Arbeitsplatz · das Schlauchpaket hängt am Leitungswagen und ist somit außerhalb des Quetschgefahrenbereiches

Option: Energieschiene

Alle Schwenkausleger sind auch mit paralleler Energieschiene erhältlich. Vier Elektroanschlüsse und ein Pneumatikanschluss am Leitungswagen hängend sind an einer zweiten C-Schiene verschiebbar befestigt.

Typ A (mm) FH (kN) FV (kN) Gewicht ohne Energieschiene (kg)
SA 31 3.000 6,70 1,30 63,5
SA 41 4.000 8,90 1,50 83,2
SA 51 5.000 11,60 1,75 108,5
SA 61 6.000 15,00 1,1,91 125
  • 1 Stück Auslegerarm
  • 2 Stück Leitungswagen
  • 1 Stück Gerätewagen
  • 1 Stück Endanschlag
  • 1 Stück Endklemme
  • 2 Stück Anschlagwinkel
  • 1 Stück Druckring
