Tragbares PulseArc Schweißgerät MERKLE Typ HighPULSE 354 K, Ausführung ohne Zubehör, ohne Brenner
Ausführung
Sie sparen 1232,54 €
Lieferzeit: ca. 1 Woche
Bestellschritte: 1 • Einheit: Stück
Art.Nr.: SET154.142
Zu diesem Artikel empfehlen wir:
Die HighPULSE Serie
Lässt jeden PULSE höherschlagen
Führende Schweißtechnologie weiter zu entwickeln und zu neuer Perfektion zu leiten, war das erklärte Ziel der Merkle Entwicklungsingenieure. Die neue HighPULSE Baureihe lässt mit dem komplett neu gestalteten Bedienfeld und dem neuen TEDAC® DIGITAL Schweißbrenner keine Zweifel, wer der alte und neue Champion ist.
Lieferumfang:
Adapter für Korbspule mit Artikelnummer S623991 bitte separat bestellen!
Ihre Vorteile mit Merkle PulseARC-Technik
- Extrem spritzerarmes Schweißen durch kurzschluss-freien Ein-Tropfen-Übergang
- Drastisch reduzierte Reinigungs- und Nachbearbeitungskosten, hohe Materialausbringung
- Längere Standzeiten der Brennerverschleißteile
- Höhere Einsatzzeiten im automatischen Betrieb
- Sicheres, spritzerarmes Zünden durch neuartigen Zündprozess, mit 13 Parametern gesteuert
- 2 unabhängige Zündimpulse
- Präzises Einschleichen des Schweißdrahts
- Absprengen der Schmutzkugel beim Schweißende
- Optimal abgestimmte Schweißprogramme
- verschiedene Materialien
- unterschiedliche Drahtdurchmesser
- verschiedene Schutzgase
- Große Variationsmöglichkeiten der Impulsparameter
- Beeinflussung der Lichtbogeneigenschaften und der Einbrandtiefe
- Optimale verarbeitung von Aluminium und Aluminiumlegierungen
- Geringeres Verbrennen der Legierungselemente durch Anpassung der Impulsparameter an hochlegierte Werkstoffe
Neues, übersichtliches Bedienfeld wahlweise an der Stromquelle oder am Drahtvorschubgerät.
Neues Multifunktions-Bedienfeld für maximalen Komfort und überzeugender Sicherheit.
Optimale Bedienung auch mit Handschuhen und erstklassiger Lesbarkeit mit Handschuhen
Das asymmetrisch schwenkbare Drahtvorschubgerät sorgt für einen größeren Arbeitsradius des Anwenders.
Optional: Abschließbare, transparente Bedienfeld-Klappe für mehr Sicherheit und Schutz.(HighPULSE 454/554 KW und HighPULSE 354/454/554 DW)
Robuste Transportgriffe sorgen für leichtes Händling und höhere Transportsicherheit.
Optional: Brennerhalter, Montage am linken oder rechten Griff möglich.(HighPULSE 454/554 KW und HighPULSE 354/454/554 DW)
Der Filtervorsatz an der Forderseite sorgt für einen einfachen Filterwechsel.
Kompakt und Leistungsstark

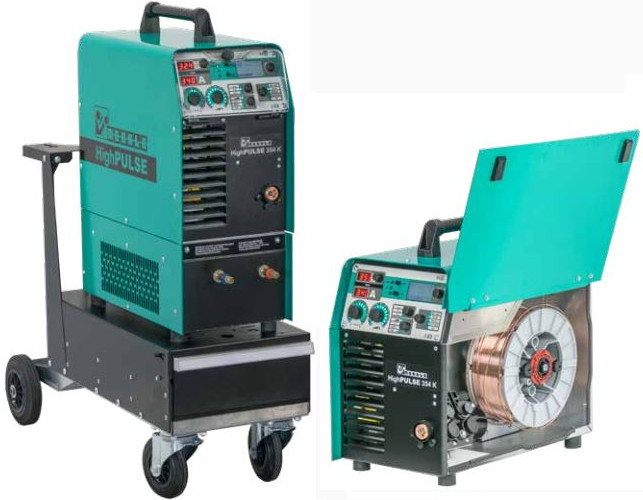

Die kleinen, kompakten Anlagen verfügen über einen integrierten Drahtvorschub und sind tragbar oder mit einem Transportwagen fahrbar. Ein Polaritätswechsel für das schutzgaslose Fülldrahtschweißen ist vorhanden. Auf Wunsch kann das Wasserkühlgerät WK 300 mit wenigen Handgriffen montiert werden. Der Transportwagen TW 112 ist ausgestattet mit extra großen Rädern (200 mm), einer Aufnahme für die Gasflasche sowie einer Schublade (Option) für das Zubehör.
Gefaltetes Stahl-Gehäuse für höhere Stabilität.
| Primär | |
| Spannung | 3 x 400 V |
| Frequenz | 50 / 60 Hz |
| cos phi | 0,98 |
| Sekundär | |
| Leerlaufspannung | 57 V |
| Arbeitsspannung | 15 - 31,5 V |
| Schweißstrom | 25 - 350 V |
| HSB 40 % ED (10 min.) | 350 A (40°C) |
| HSB 60 % ED (10 min.) | 280 A (40 °C) |330 A (20°) |
| DB 100 % ED | 250 A (40 °C) |280 A (20°C) |
| Primäre Dauerleistung: | 12,5 kVA |
| Primäre Dauerstrom: | 18 A |
| Primäre Dauerhöchststrom: | 25 A |
| Schutzart | IP 23 |
| Isolierstoffklasse | H |
| Kühlart | AF |
| Lichtbogenlänge | automatische Energieregelung |
| Programmkapazität: | 256 Programme |
| Schweißverfahren | MIG/MAG, PulseARC Elektrode, TIG DC, MIG-Löten, DeepARC, ColdMIG, HighUP, ProSwitch, InterPULSE |
| Programmwahl | Draht, Werkstoff und Gas über Display |
| Betriebsart | 2-Takt / 4-Takt / 4-Takt mit Startstrom, (Intervall, Punkten) |
| Gastest | Taster mit Haltefunktion und Zeitabschaltung |
| Digitalanzeige | Schweißstrom und Schweißspannung, Drahtvorschubgeschwindigkeit und Materialstärke mit Voranzeige und Holdfunktion |
| Energieregelung | Regelung am TEDAC-Brenner oder Anlage, Jobbetrieb |
| LED: | Netz, Störung, Übertemperatur, Holdfunktion |
| einstellbare Parameter | Drosselwirkung, Impulsform |
| automatische Funktionen: | Drahtrückbrand, Zündvorschub programmierbar |
| Jobbetrieb | 2000 Jobs programmierbar |
| Abdeckklappe: | transparent, zum Schutz des Bedienfeldes |
| Leistungsteil | Inverter |
| Buchsen 50 mm² | für Werkstück und Elektrode |
| Kühlung Brenner | Gas, Wasser (option> |
| Steckdose Wassergekühlt: | 6-pol. |
| Netzanschlussleitung | 4 x 2,5 mm², 5 m lang mit Stecker 3 x 400 V, 32 A |
| Gasanschlussschlauch | 2 m |
| Tragegriff | an der Geräteoberseite |
| Norm | "EN 60974-1 "S" / CE" |
| Gewicht | 36,5 kg |
| Maße L x B x H | 600 x 300 x 565 mm |
| TIG-Schweißbetrieb | |
| Leerlaufspannung: | 57 V |
| Arbeitsspannung | 10-24 V |
| Schweißstrom | 10-350 A |
| HSB 40 % ED (10 min) | 350 A (40°C) |
| HSB 60 % ED (10 min) | 2800 A (40°C) |
| DB 100 % ED: | 250 A (40°C) |
| Primär Duaerleistung: | 11,1 kVA |
| Primär Dauerstrom: | 16 A |
| Primär Höchststrom: | 23 A |
| Elektroden-Schweißbetrieb | |
| Leerlaufspannung: | 57 V |
| Arbeitsspannung: | 20 - 34 V |
| Schweißstrom: | 20 - 350 A |
| HSB 40 % ED (10 min): | 350 A (40°C) |
| DB 100 % ED: | 250 A (40°C) |
| Primär Duaerleistung: | 13,1 kVA |
| Primär Dauerstrom: | 19 A |
| Primär Höchststrom: | 27 A |
| Drahtvorschubgerät kompakt montiert: Typ DV-26 | |
| Spannung: | 26 V-DC/42 V-AC |
| Drahtvorschub | Gleichstrom mit Schneckengetrieb 0,5 - 25 m/min |
| Getriebe: | 4-Rollen-Getriebe DV-26 |
| Drahtaufnahme: | D 300/15 DIN 8559 |
| Brenneranschluss | EURO-Zentralanschluss |
| Drahterstausstattung | Stahl 1,2 mm |
- Tragbare Pulse-Arc-Schweißanlage Typ HighPULSE 354 K
