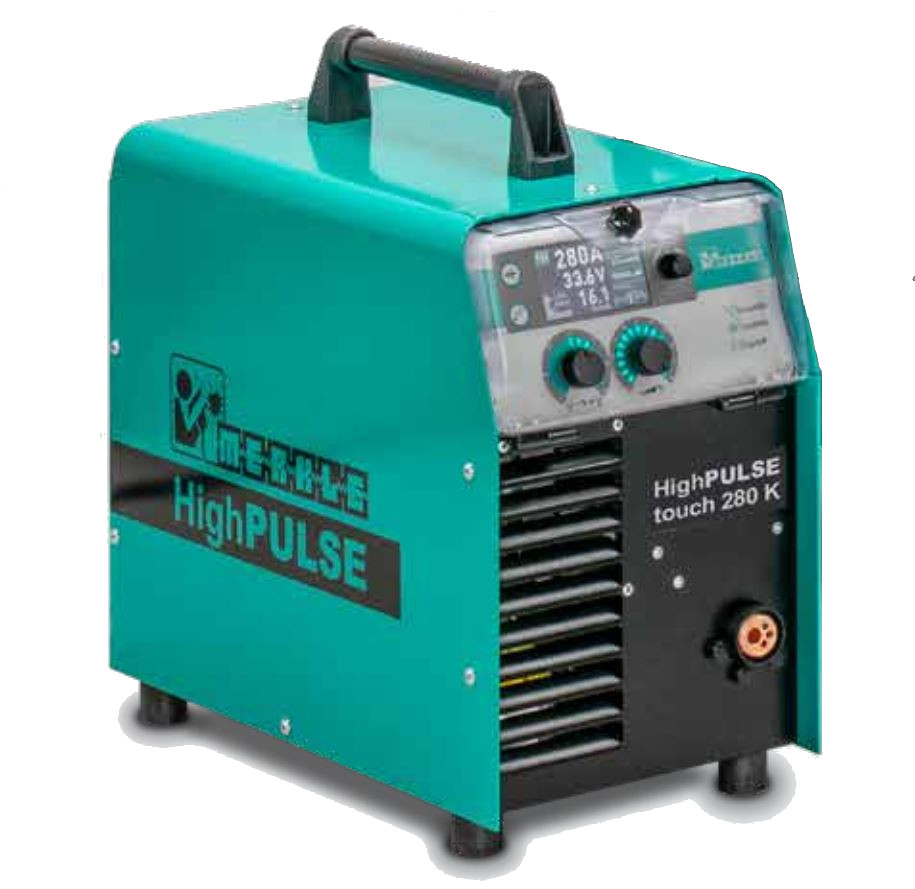

PulseArc Schweißgerät MERKLE Typ HighPULSE touch 280 K (DV-26), Ausführung ohne Zubehör, ohne Brenner
Ausführung
Sie sparen 1048,69 €
Lieferzeit: ca. 1 Woche
Bestellschritte: 1 • Einheit: Stück
Art.Nr.: SET158.500
Zu diesem Artikel empfehlen wir:
Die HighPulse Touch-Serie
The TOUCH of FUTURE
Alles Serienmässig für Perfekte Schweissergebnisse!
- Intuitives Bedienkonzept
- All Inclusive Paket
- Hervorragendes Preis-/Leistungsverhältnis
- inkl. 5-stündige Demo-Version des neuen Interpulse-Prozesses
Adapter für Korbspule mit Artikelnummer S623991 bitte separat bestellen!

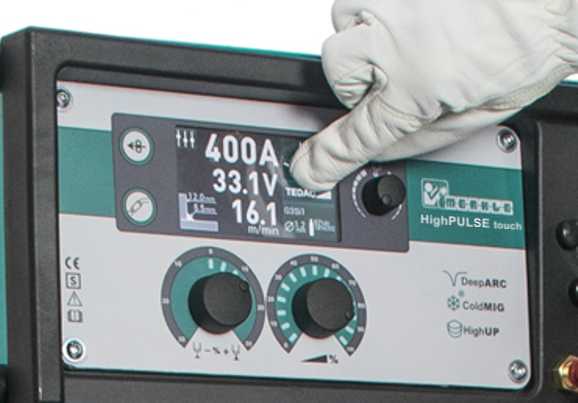

Das neue TOUCHPANEL
Steuern Sie Ihre Prozesse doch ganz einfach wie Sie wollen. Die neuen HighPulse touch bieten dazu mit dem mehrfarbigen und intuitiv bedienbaren Panel alle Optionen. Durch die einfache, sprachunabhängige Bedienung können Sie sich die Bedienungsanleitung praktisch sparen.
Komfortable Bedienung des Touchpanels per Fingertipp. Absolut prozesssicher mit und ohne Handschuhe.
Optional ist auch die klassische Bedienung aller Funktionen über Drehgeber möglich
Das All Inclusive Paket
Die neuen HighPulse touch haben bereits serienmäßig die Werkstoffkennlinien für alle gängigen
Materialien und die Sonderschweißprozesse DeepARC, ColdMIG und HighUP an Bord. Einschalten, einstellen und los geht's -
so schnell kann heute Schweißen sein.
Das Preis-/Leistungsverhältnis
Neben höherer Leistungsstärke und individueller, intuitiver Bedienung ist das besonders gute
Preis-/Leistungsverhältnis eine der ausgeprägten Stärken. Wirtschaftlichkeit für stufenlose Inverter-Schweißanlagen neu definiert.
Alles an Bord
Alles Perfekt im Griff
Die neuen HighPulse touch glänzen nicht nur mit Touchpanel, All Inclusive Paket und höchster Wirtschaftlichkeit, sondern auch mit überzeugenden Detaillösungen. Alles ist auf den Anwender für höchste Funktionalität und erstklassige Schweißergebnisse ausgelegt. Aber sehen Sie selbst!Parametervielfalt
Eine Vielzahl zusätzlicher Parameter können im Einstellungsmenü angewählt und beliebig verändert
werden.
Parametervielfalt
Drosselwirkung, Impulsform, Drahtrückbrand und -einschleichen, Gasnach- & Gasvorströmzeit sowie
Startstrom, Endstrom und Absenkzeit sind einstellbar.
Bedienfeld-Abdeckung
Als Option können die neuen HighPULSE touch mit einer transparenten, klappbaren Bedienfeld-Abdeckung bestellt werden;
abschließbar für mehr Sicherheit und Schutz. (HighPULSE touch 400/450 KW/DW)
Elektroden-Handschweißen
Hotstart, Arcforce und Antistick sind bereits ebenfalls
serienmäßig an Bord. Für das Elektroden-Handschweißen bis 6 mm
Wasserkühlmodul
Das integrierte Wasserkühlmodul ist servicefreundlich
in einer Schublade montiert und wird von einer leistungsstarken Kreiselpumpe betrieben.
Filtervorsatz
Der praktische, serienmäßige Filtervorsatz an der Front
sorgt für leichten, schnellen Filterwechsel.(HighPULSE touch 400/450 KW/DW)
HighPulse touch
Die HighPULSE touch mit ihrem integrierten PulseARC Lichtbogen, steht für schnelles,
spritzerarmes und röntgensicheres Schweißen. HighPULSE touch – die Profi-Schweißanlage die keine Wünsche offen lässt.

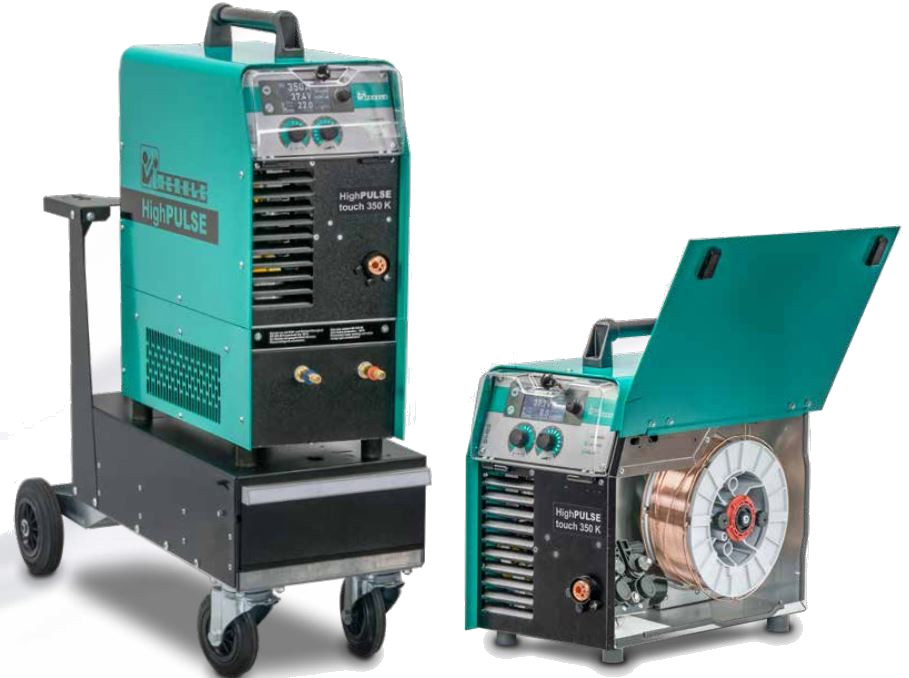

Kompakt und Leistungsstark (HighPulse touch 280/350 K)
Die kleinen, kompakten Anlagen verfügen über einen integrierten Drahtvorschub und sind tragbar oder mit einem Transportwagen fahrbar. Ein Polaritätswechsel für das schutzgaslose Fülldrahtschweißen ist vorhanden. Auf Wunsch kann das Wasserkühlgerät WK 301 mit wenigen Handgriffen montiert werden. Der Transportwagen TW 112 ist ausgestattet mit extra großen Rädern (200 mm), einer Aufnahme für die Gasflasche sowie einer Schublade (Option) für das Zubehör.
Kennlinien und Sonderprozesse ALL INCLUSIVE
So ist Schweißen besonders effizient und wirtschaftlich. Denn im All Inclusive Paket der neuen SpeedMIG touch sind alle gängigen Werkstoff-Kennlinien und die Merkle Schweißprozesse DeepARC, ColdMIG und HighUP bereits serienmäßig an Bord. Serienmäßig sind die Anlagen der Baureihe SpeedMIG touch mit Kennlinien für alle gängigen Werkstoffe ausgestattet. Ob niedrig legierter Stahl, verschiedene Edelstahllegierungen aber auch Programme für diverse Aluminiumlegierungen, alles ist bei Auslieferung bereits ohne Aufpreis enthalten.
DeepARC
Erleben Sie die neue HighSpeed-Formel des MIG/MAGSchweißens! Der Merkle DeepARC-Prozess zeichnet sich durch einen schmalen, pfeilartigen Lichtbogen aus, der aus einer hochdynamischen Spannungsregelung resultiert. Der Prozess ermöglicht einen tiefen Einbrand und hohe Schweißgeschwindigkeiten. Anwendungen finden sich bei niedrig und hochlegierten Stahlwerkstoffen sowie bei Aluminium. Der DeepARC-Prozess ist serienmäßig integriert. Die Anwendungsvorteile des DeepARC-Lichtbogens sind vielfältig: 30 % tieferer Einbrand, eine ausgezeichnete Wurzelerfassung, keine Neigung zu Einbrandkerben und bis zu 100 % höhere Schweißgeschwindigkeiten. Aufgrund des konzentrierten Lichtbogens kann der Nahtöffnungswinkel reduziert und die Schweißung mit deutlich weniger Lagen erstellt werden. Die kleinen, energiearmen Schweißspritzer haften nicht am Werkstück.- 30% tieferer Einbrand
- 100% schneller Schweißen
- 100% ohne Spritzeranhaftung
ColdMIG
Der Merkle ColdMIG-Prozess setzt dank seiner bis zu 30 % geringeren Wärmeentwicklung neue Qualitätsmaßstäbe beim Schweißen. So lassen sich z. B. Dünnbleche von 0,6–3,0 mm manuell und automatisiert in Perfektion verschweißen. Die hohe Spaltüberbrückbarkeit, die niedrige Wärmeeinbringung und die optimale Verschweißbarkeit von Mischverbindungen sind die Highlights des ColdMIG-Prozesses. Er ist in den SpeedMIG touch Anlagen serienmäßig verfügbar.- 30% geringere Wärmeeinbringung
- 100% Spaltüberbrückbarkeit
- 100% perfekt für MIG-Löten und Mischverbindungen
HighUP
HighUP ist der neue Merkle-Schweißprozess, der das schwierige Tannenbaum-Schweißen blitzschnell vergessen macht. Denn mit dem HighUPProzess schweißen Sie Steignähte nicht nur bis zu 100 % schneller, sondern auch mit sicherer Einbrandtiefe und verblüffend leichter Handhabung. Der Merkle HighUP-Prozess kombiniert eine heiße Hochstrom-Phase mit einer Phase reduzierter Energieeinbringung. Damit ergeben sich hervorragende Verfahrensvorteile und eine einfache Handhabung.- 100% sicherer Einbrand
- 100% schneller Schweißen
- 100% leichter beherrschbar
Das 4-Rollen Getriebe
- Präzises 4-Rollen-Getriebe mit 4 angetriebenen Drahtvorschubrollen. Drahtvorschubgeschwindigkeit 0,5–25 m/min (Typ DV-26) oder Hochleistungsgetriebe 0,5–30 m/min (Typ DV-31).
- Große Drahtvorschubringe ermöglichen perfektenDrahttransport mit geringem Anpressdruck. Jeweils 2 Nuten für 2 verschiedene Drahtstärken pro Drahtvorschubring vorhanden.
- Wechsel der Vorschubringe ohne Werkzeug möglich.
- Einfacher Drahtwechsel durch gute Zugänglichkeit und Schnell-Verschluss.
- Staubdichter Antriebsmotor für konstanten Drahtvorschub.
- Direkt angeflanschter Brenner-Zentralanschluss garantiert perfekte Drahtführung ohne Justieraufwand.
- Skala zum Einstellen des Anpressdrucks.
- Drahtrichtvorrichtung für perfekten, geraden Drahtlauf (Typ DV-31).
- Niedrige Seitenwände erlauben einfaches Drahteinlegen.
- Mit Kunststoff ausgekleideter, isolierter Innenraum. Sämtliche Kabel sowie Gas- und Wasserleitungen sind in Seitenkanälen untergebracht und so vor Beschädigungen geschützt.
- 2 x 4 Gummifüße für sicheren, isolierten Stand in waagerechter und senkrechter Position.
Fahrbare Ausführung mit 4 Rollen.
Ausklappbarer Tragegriff, 2 x 4 Gummifüße an Unter- und Längsseite zum Abstellen
Optionale Aufhängevorrichtung, elektrisch isoliert.
Asymmetrischer Drehpunkt der Drehverbindung (Option) für größeren Arbeitsradius.
Alternativ mit wenigen Handgriffen in senkrechter Position montiert.
| Primär | |
| Spannung | 3 x 400 V |
| Frequenz | 50 / 60 Hz |
| cos phi | 0,96 |
| Sekundär | |
| Leerlaufspannung | 57 V |
| Arbeitsspannung | 15 - 28 V |
| Schweißstrom | 20 - 280 V |
| HSB 35 % ED (10 min.) | 280 A (40 °C) |
| HSB 60 % ED (10 min.) | 240 A (40 °C) |
| DB 100 % ED | 200 A (40 °C) |
| Schutzart | IP 23 |
| Isolierstoffklasse | F |
| Kühlart | AF |
| Lichtbogenlänge | automatische Energieregelung |
| Schweißverfahren | MIG/MAG, PulseARC Elektrode, MIG-Löten, DeepARC, ColdMIG, HighUP |
| Programmwahl | Draht, Werkstoff und Gas über Display |
| Betriebsart | 2-Takt / 4-Takt / 4-Takt mit Startstrom, (Intervall, Punkten) |
| Gastest | Taster mit Haltefunktion und Zeitabschaltung |
| Drahteinfädeln | Taster mit Drahteinfädelautomatik |
| Displayanzeige | Schweißstrom und Schweißspannung, Drahtvorschubgeschwindigkeit und Materialstärke mit Voranzeige |
| Energieregelung | Regelung am TEDAC-Brenner oder Gerät |
| einstellbare Parameter | Drosselwirkung, Drahtrückbrand, Zündvorschub, Pulsform |
| Bedienung | über Touch-Display und/oder Drehgeber mit Push-Button |
| Drehgeber | Energie, Lichtbogenlänge |
| Leistungsteil | Inverter |
| Buchsen 50 mm² | für Werkstück und Elektrode |
| Kühlung Brenner | Gas, Wasser (option) |
| Netzanschlussleitung | 4 x 2,5 mm², 5m lang mit Stecker 3 x 400 V, 16 A |
| Gasanschlussschlauch | 2 m |
| Norm | "EN 60974-1 ""S"" / CE" |
| Gewicht | 33kg inkl. DV-Gerät |
| Maße L x B x H | 600 x 300 x 565 mm |
| Elektroden-Schweißbetrieb | |
| Leerlaufspannung | 57 V |
| Arbeitsspannung | 20-31,2 V |
| Schweißstrom | 20-280 A |
| HSB 35% ED (10min) | 280 A (40°C) |
| DB 100% ED | 200 A (40°C) |
| Primär Dauerleistung | 11,7 kVa |
| Primär Dauerstrom | 17 A |
| Primär Höchststrom | 21 A |
| Drahtvorschubeinheit Typ DV-26 | |
| Spannung | 26 V-DC / 42 V-AC |
| Drahtvorschub | Gleichstrommotor mit Schneckengetriebe 0,5 - 25 m/min |
| Getriebe | 4-Rollen-Getriebe DV-26 |
| Drahtaufnahme | D 300/15 DIN 8559 |
| Brenneranschluss | EURO-Zentralanschluss |
| Drahterstausrüstung | Stahl 1,0 mm |
- HighPULSE touch 280 K (DV-26) als Soloanlage, ohne Zubehör
- inkl. 4-stündige Demo-Version des neuen Interpulse-Prozesses
