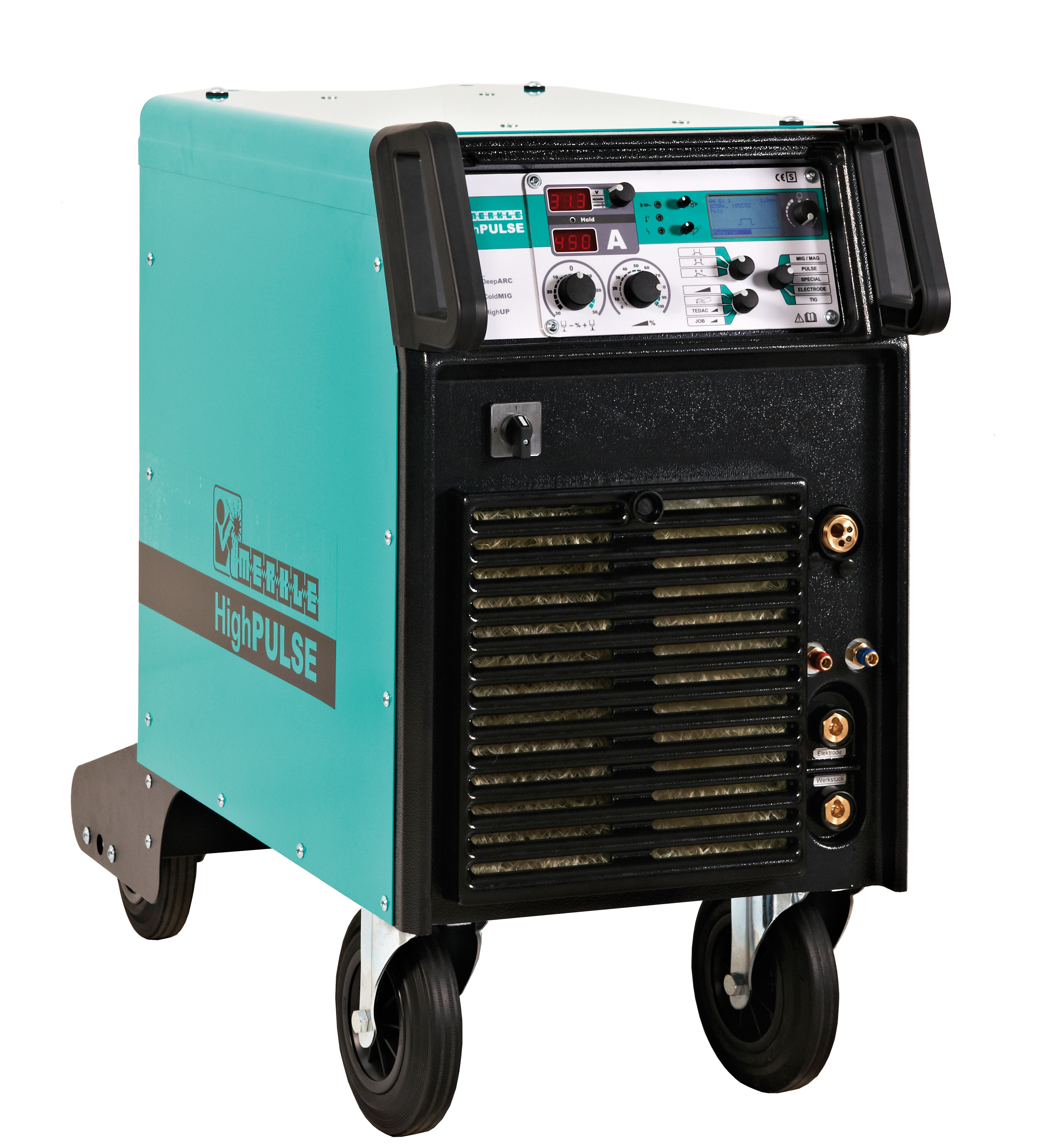

PulseArc Schweißgerät MERKLE Typ HighPULSE 454 KW (DV-26), Ausführung ohne Zubehör, ohne Brenner
Ausführung
Sie sparen 1736,81 €
Lieferzeit: ca. 1 Woche
Bestellschritte: 1 • Einheit: Stück
Art.Nr.: SET154.198
Zu diesem Artikel empfehlen wir:

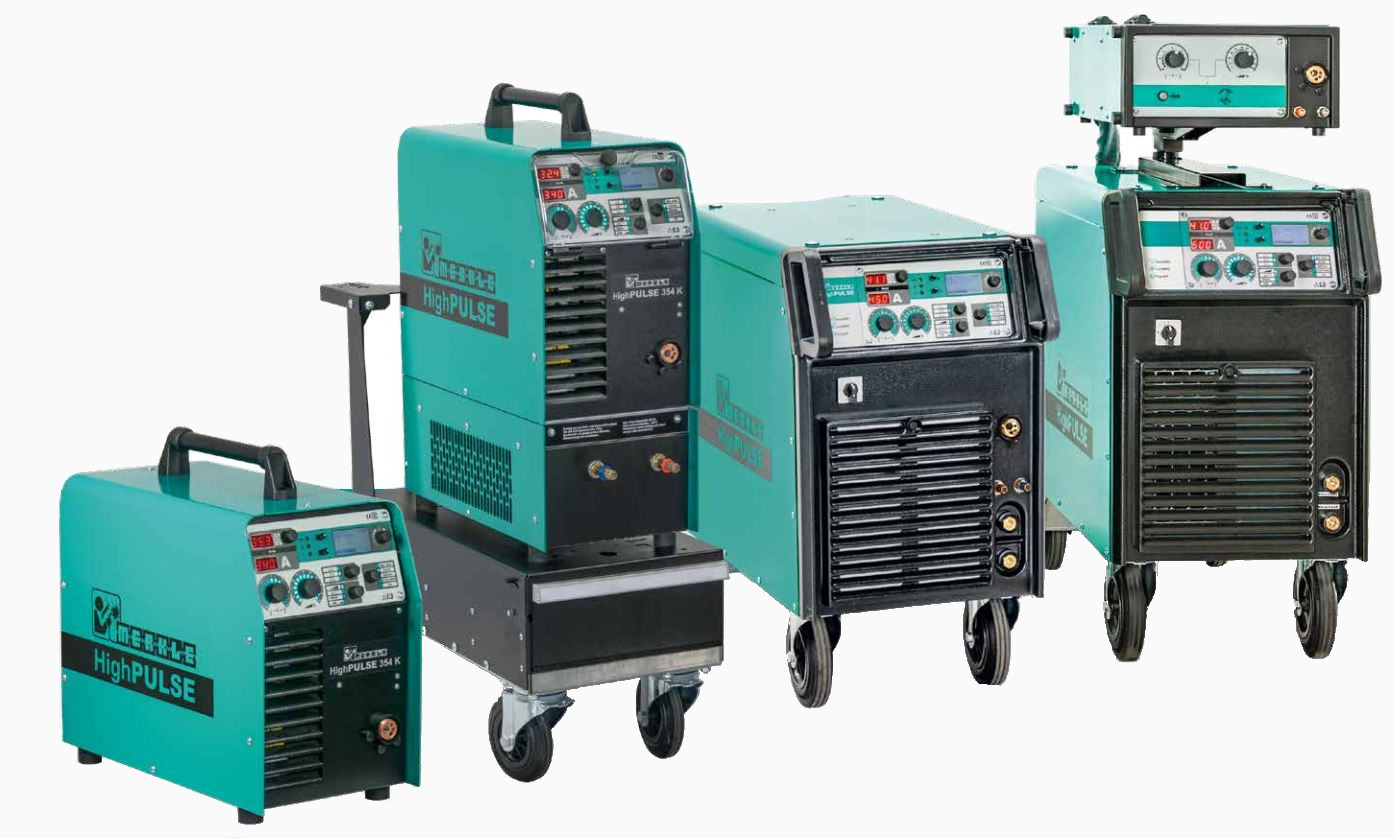

Die HighPULSE Serie
Lässt jeden PULSE höherschlagen
Führende Schweißtechnologie weiter zu entwickeln und zu neuer Perfektion zu leiten, war das erklärte Ziel der Merkle Entwicklungsingenieure. Die neue HighPULSE Baureihe lässt mit dem komplett neu gestalteten Bedienfeld und dem neuen TEDAC® DIGITAL Schweißbrenner keine Zweifel, wer der alte und neue Champion ist.
Lieferumfang:
- ohne Zubehör
- ohne Brenner
Adapter für Korbspule mit Artikelnummer S623991 bitte separat bestellen!
Ihre Vorteile mit Merkle PulseARC-Technik
- Extrem spritzerarmes Schweißen durch kurzschluss-freien Ein-Tropfen-Übergang
- Drastisch reduzierte Reinigungs- und Nachbearbeitungskosten, hohe Materialausbringung
- Längere Standzeiten der Brennerverschleißteile
- Höhere Einsatzzeiten im automatischen Betrieb
- Sicheres, spritzerarmes Zünden durch neuartigen Zündprozess, mit 13 Parametern gesteuert
- 2 unabhängige Zündimpulse
- Präzises Einschleichen des Schweißdrahts
- Absprengen der Schmutzkugel beim Schweißende
- Optimal abgestimmte Schweißprogramme
- verschiedene Materialien
- unterschiedliche Drahtdurchmesser
- verschiedene Schutzgase
- Große Variationsmöglichkeiten der Impulsparameter
- Beeinflussung der Lichtbogeneigenschaften und der Einbrandtiefe
- Optimale verarbeitung von Aluminium und Aluminiumlegierungen
- Geringeres Verbrennen der Legierungselemente durch Anpassung der Impulsparameter an hochlegierte Werkstoffe

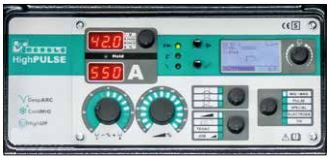

Neues, übersichtliches Bedienfeld wahlweise an der Stromquelle oder am Drahtvorschubgerät.
Neues Multifunktions-Bedienfeld für maximalen Komfort und überzeugender Sicherheit.
Optimale Bedienung auch mit Handschuhen und erstklassiger Lesbarkeit mit Handschuhen

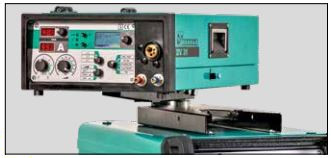

Das asymmetrisch schwenkbare Drahtvorschubgerät sorgt für einen größeren Arbeitsradius des Anwenders.

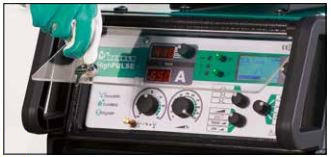

Optional: Abschließbare, transparente Bedienfeld-Klappe für mehr Sicherheit und Schutz.(HighPULSE 454/554 KW und HighPULSE 354/454/554 DW)
Robuste Transportgriffe sorgen für leichtes Händling und höhere Transportsicherheit.
Optional: Brennerhalter, Montage am linken oder rechten Griff möglich.(HighPULSE 454/554 KW und HighPULSE 354/454/554 DW)

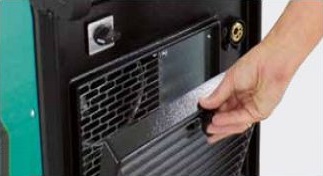

Der Filtervorsatz an der Forderseite sorgt für einen einfachen Filterwechsel.

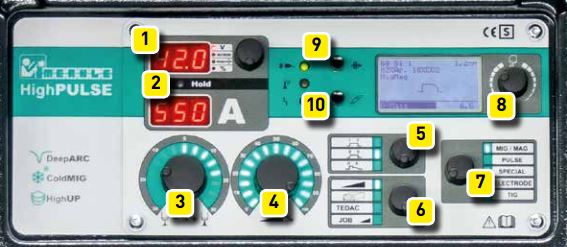

Display und Bedienfeld
Die neue Merkle HighPULSE-Generation geht mit einem innovativen Display an den Start, das eine Reihe erstklassiger Vorteile bietet.
- Neues Multifunktions-Bedienfeld für maximalen Komfort und überzeugende Sicherheit
- Optimale Bedienung auch mit Handschuhen
- Erstklassige Sichtbarkeit selbst bei dunkleren Lichtverhältnissen durch leuchtstarke LEDs
- Schnelle Erkennung der eingestellten Werte
- Neue Drehgeber zur komfortablen Bedienung
- Großes LED-Displays mit Voranzeigefunktion für:
- Schweißstrom
- Schweißspannung
- Drahtvorschubgeschwindigkeit
- Materialstärke
- Automatische Hold-Funktion
(Speichern der zuletzt angezeigten Schweißparameter) - Regelung der Lichtbogenlänge
- Stufenlose Energieregelung
- Anwahl Betriebsart:
- 2-Takt Betrieb
- 4-Takt Betrieb mit Stromabsenkung
- 4-Takt Betrieb mit Startstrom
- Anwahl Energieregelung:
- Stufenlos an der Bedienfront
- Stufenlos am Drahtvorschub
- TEDAC®-Regelung Stufenlos
- Job-Betrieb, abrufbar am TEDAC®-Brenner
oder Drehgeber
- Anwahl Schweißverfahren:
- MIG/MAG
- PulseARC
- Interpuls-Schweißen
- Elektrodenschweißen
- TIG DC
- Drehgeber zur Programmauswahl und Programmierung
am Multifunktions-Display - Drahtvorschub stromlos
- Gastest (mit automatischer Abschaltung
Handfernregler MFR 20
Der Handfernregler MFR 20 ist in einem robusten Gehäuse montiert und verfügt über einen Magnethalter auf der
Rückseite. Über zwei Potentiometer können Energie und
Lichbogenkorrekturen eingestellt werden.
Handfernregler MRC 50
Der Fernsteller verfügt über 2 Handgriffe. Am großen Multifunktionsdisplay werden alle wichtigen Daten, wie Strom, Spannung, Drahtvorschubgeschwindigkeit sowie die Größen a-Maß, Materialdicke, Schweißverfahren, Werkstoff und Drahtdurchmesser angezeigt. Der Abruf
und die Anzeige von Jobs sind am Fernsteller möglich.

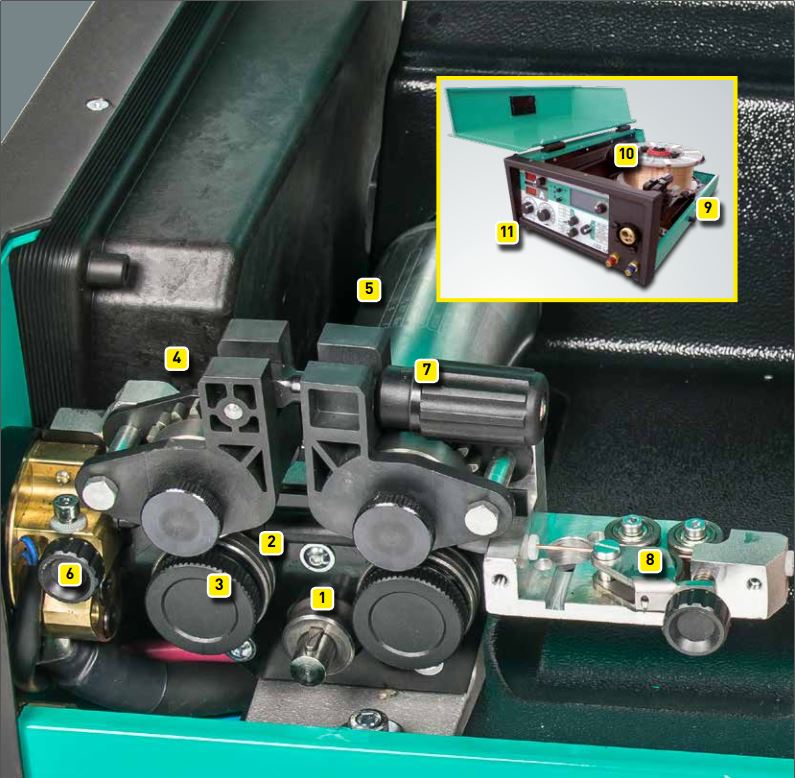

- Präzises 4-Rollen-Getriebe mit 4 angetriebenen Drahtvorschubrollen. Drahtvorschubgeschwindigkeit 0,5-25 m/min (DV-26) oder Hochleistungsgetriebe 0,5-30 m/min (DV-31/32)
- Große Drahtvorschubringe ermöglichen perfekten Drahttransport mit geringem Anpressdruck. Jeweils 2 Nuten für 2 verschiedene Drahtstärken pro Drahtvorschubring vorhanden
- Wechsel der Vorschubringe ohne Werkzeug möglich.
- Einfacher Drahtwechsel durch gute Zugänglichkeit und Schnell-Verschluss
- Staubdichter Antriebsmotor für konstanten Drahtvorschub
- Direkt angeflanschter Brenner-Zentralanschluss garantiert perfekte Drahtführung ohne Justieraufwand
- Skala zum Einstellen des Anpressdrucks
- Drahtrichtvorrichtung für perfekten, geraden Drahtlauf (DV-31)
- Niedrige Seitenwände erlauben einfaches Drahteinlegen
- Mit Kunststoff ausgekleideter, isolierter Innenraum. Sämtliche Kabel sowie Gas- und Wasserleitungen sind in Seitenkanälen – vor Beschädigungen geschützt – untergebracht
- 2 x 4 Gummifüße für sicheren, isolierten Stand in waagerechter und senkrechter Position
| Primär | |
| Spannung | 3 x 400 V |
| Frequenz | 50 / 60 Hz |
| Dauerleistung | 19,4 kVA |
| Dauerstrom: | 28 A |
| Höchststrom: | 45 A |
| cos phi | 0,98 |
| Sekundär | |
| Leerlaufspannung | 72 V |
| Arbeitsspannung | 15 - 41,5 V |
| Schweißstrom | 25 - 550 V |
| HSB 40 % ED (10 min.) | 550 A (40°C) |
| HSB 50 % ED (10 min.) | 500 A (40 °C) |
| HSB 60 % ED (10 min.) | 550 A (20 °C) |470 A (40°C) |
| DB 100 % ED | 500 A (20°C) |420 A (40°C) |
| Schutzart | IP 23 |
| Isolierstoffklasse | H |
| Kühlart | AF |
| Lichtbogenlänge | automatische Energieregelung |
| Programmkapazität: | 512 Programme |
| Schweißverfahren | MIG/MAG, PulseARC Elektrode, Option: TIG DC, MIG-Löten, DeepARC, ColdMIG, HighUP, ProSwitch, InterPULSE |
| Programmwahl | Draht, Werkstoff und Gas über Display |
| Betriebsart | 2-Takt / 4-Takt / 4-Takt mit Startstrom, (Intervall, Punkten) |
| Gastest | Taster mit Haltefunktion und Zeitabschaltung |
| Digitalanzeige | Schweißstrom und Schweißspannung, Drahtvorschubgeschwindigkeit und Materialstärke mit Voranzeige und Holdfunktion |
| Energieregelung | Regelung am TEDAC-Brenner oder Anlage, Jobbetrieb |
| LED: | Netz, Störung, Übertemperatur, Holdfunktion |
| einstellbare Parameter | Drosselwirkung, Impulsform, Drahtrückbrand |
| automatische Funktionen: | Zündvorschub programmierbar |
| Jobbetrieb | 2000 Jobs programmierbar |
| Leistungsteil | Inverter |
| Buchsen 95 mm² | für Werkstück und Elektrode |
| Kühlung Brenner | Wasserumlauf-Kühleinrichtung |
| Netzanschlussleitung | 4 x 6,0 mm², 5 m lang mit Stecker 3 x 400 V, 32 A |
| Gasanschlussschlauch | 2 m |
| Gasflaschenhalter | 10 - 20 - 50 l Gasflaschen |
| Norm | "EN 60974-1 "S" / CE" |
| Gewicht | 120 kg |
| Maße L x B x H | 1100 x 490 x 895 mm |
| Drahtvorschubgerät kompakt montiert: Typ DV-26 | |
| Spannung: | 26 V-DC/42 V-AC |
| Drahtvorschub | Gleichstrom mit Schneckengetrieb 0,5 - 25 m/min |
| Getriebe: | 4-Rollen-Getriebe DV-26 |
| Drahtaufnahme: | D 300/15 DIN 8559 |
| Brenneranschluss | EURO-Zentralanschluss |
| Drahterstausstattung | Stahl 1,2 mm |
- Pulse-Arc-Schweißanlage HighPULSE 454 DW (DV 26)
