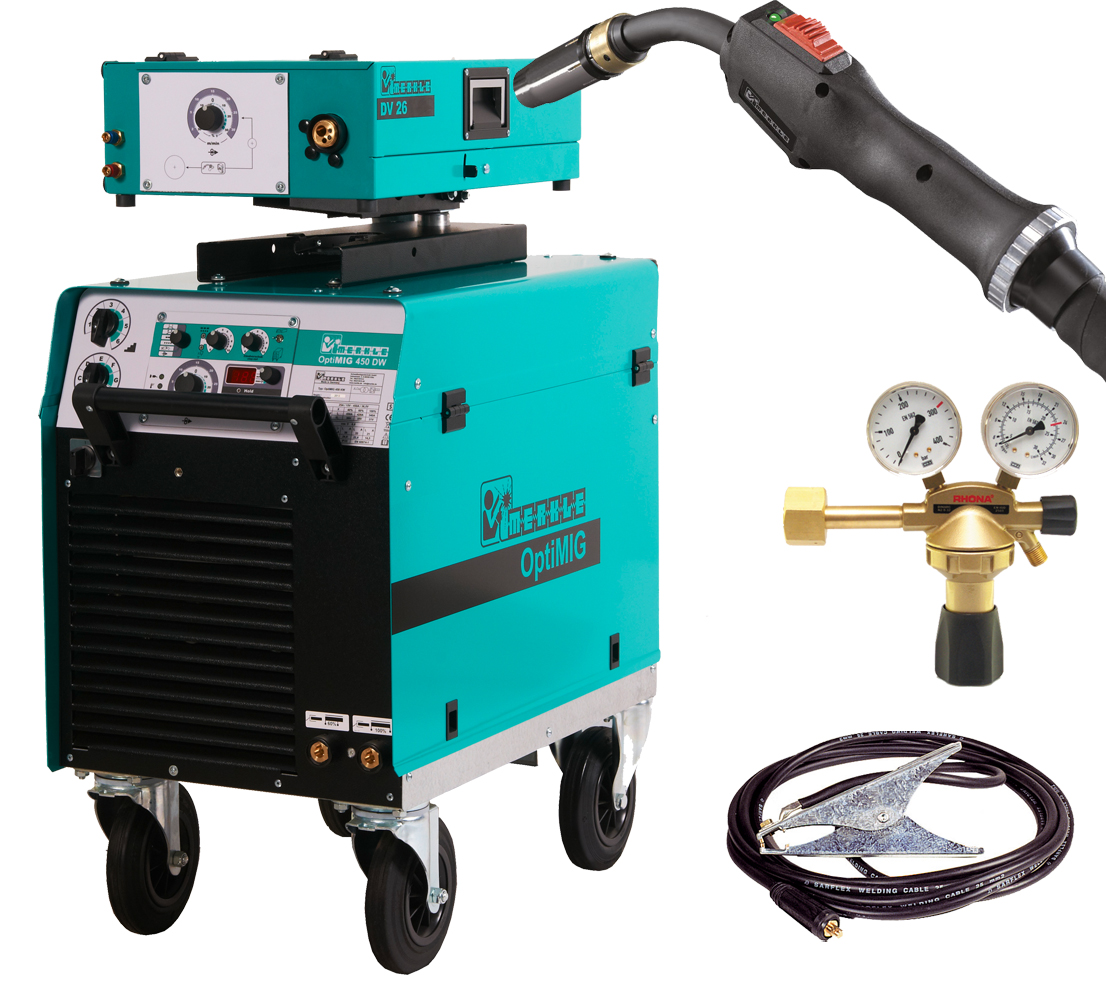

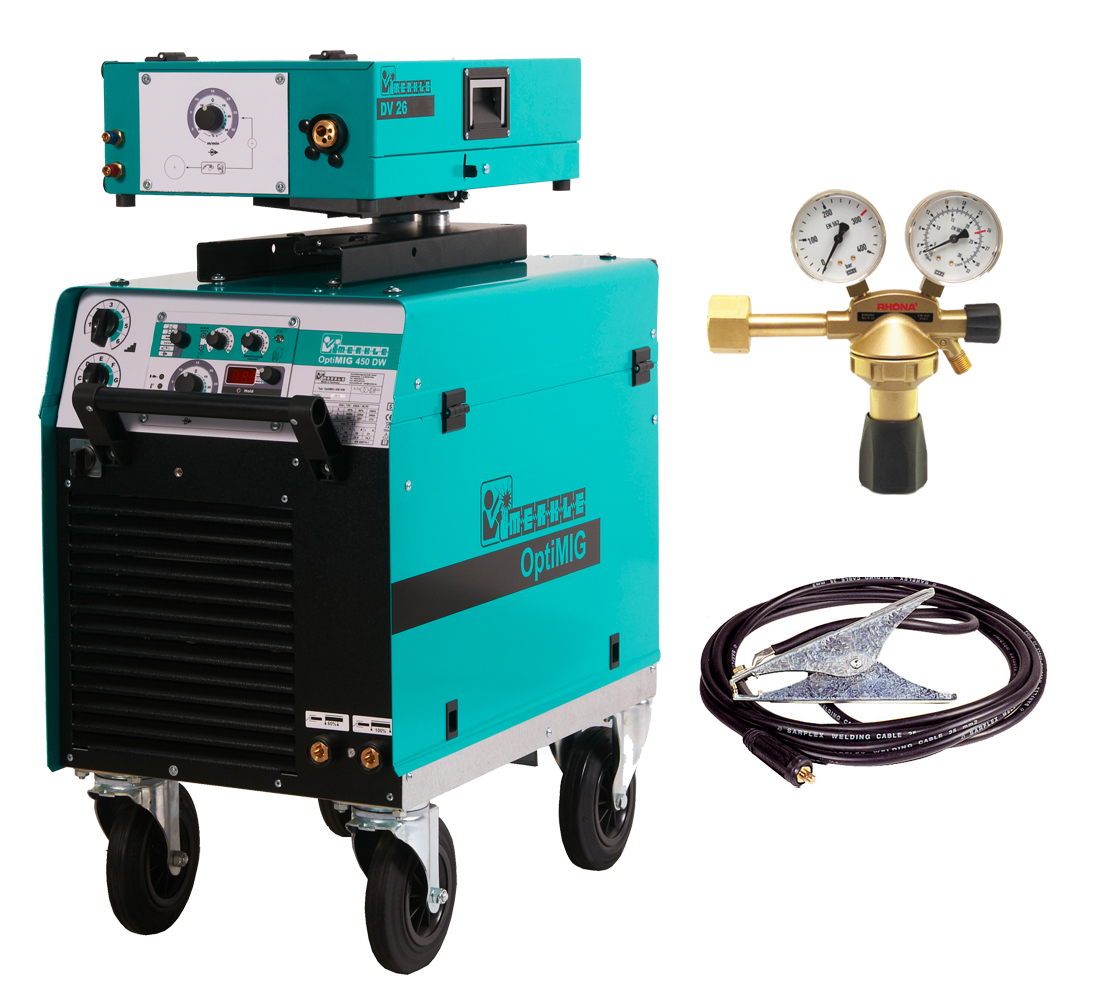

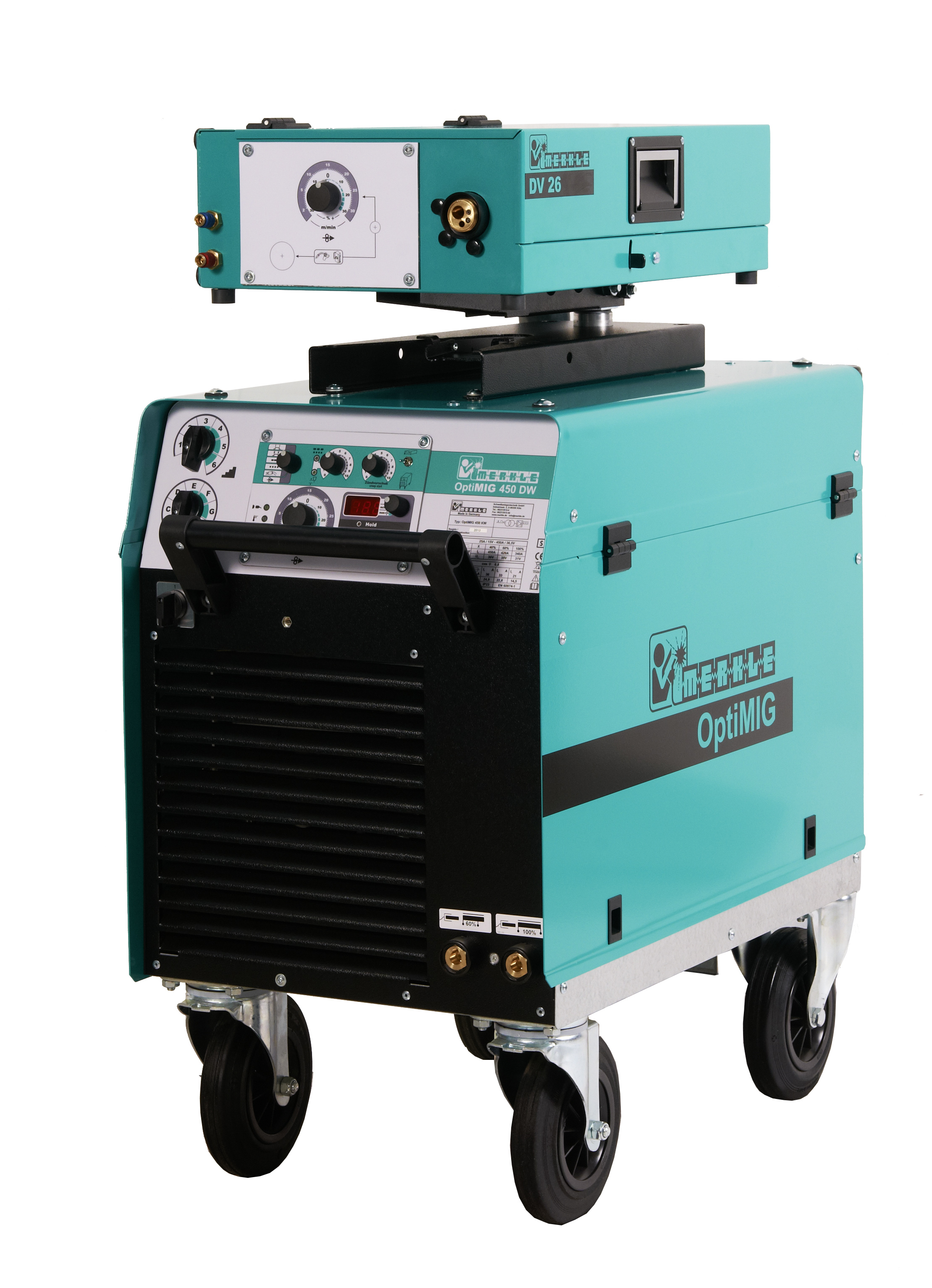

MIG/MAG-Schweißanlage MERKLE Typ OptiMIG eco 450 DW, Ausführung Soloanlage (ohne Zubehör, ohne Brenner)
Ausführung
enthaltener Rohstoffzuschlag:
- Materialzuschlag OptiMIG 450 DW
: 208,27€
ca. 2 - 3 Wochen
Bestellschritte: 1 • Einheit: Stück
Art.Nr.: SET168.857
Zu diesem Artikel empfehlen wir:
MERKLE OptiMIG eco 450 DW
Bitte beachten Sie: Die Drehverbindung 137.436 ist nicht im Lieferumfang enthalten und muss separat bestellt werden!
- Einfaches, selbsterklärendes Bedienfeld mit extra großen Funktionsknöpfen.
- Serienmäßge Wasserumlauf-Kühlung sowohl an den Kompaktgeräten als auch über die Drahtvorschubgeräte.
- Präzise Einstellung des Schweißstroms durch bis zu 28 Schaltstufen.
- Drahtautomatik (Synergic-Betrieb): Nur Schweißstrom einstellen, die Drahtgeschwindigkeit wird automatisch korrekt angepasst.
- Einstellung und Anzeige der Drahtkorrekturwerte am TEDAC®-Schweißbrenner
Adapter für Korbspule mit Artikelnummer S623991 bitte separat bestellen!
Austauschbare Steuerelektronik: Die gesamte Steuerelektronik für den Drahtvorschub
ist als Einsatz für die Bedienfront ausgelegt. Ein einfacher, schneller Austausch ist jederzeit möglich.
Alle elektrischen Anschlüsse sind über Steckerverbindungen geführt.
Staubfilter: Insbesondere bei Arbeitsplätzen und Werkstätten mit hoher Staubbelastung, z. B. durch Schleifstäube,
empfiehlt sich der Einsatz des Staubflters. Mit wenigen Handgriffen ist der Filtervorsatz montiert
und die Filtermatte ausgetauscht.
Alle Anlagen sind mit einem separaten Drahtvorschubgerät aufgebaut. Das Verbindungskabel ist in der Anlage und am
Dahtvorschubgerät klemm- und steckbar montiert. Längen bis 30 m sind verfügbar.
Die Montage des Drahtvorschubgerätes erfolgt drehbar, waagerecht oder senkrecht montiert
oder auf Rollen fahrbar (Option).
| Primär: | |
| Spannung | 3 x 400 V |
| Frequenz | 50 Hz (60 Hz) |
| Dauerleistungen | 14,2 kVA |
| Dauerstrom | 20,5 A |
| Höchststrom: | 24,1 A |
| Sekundär: | |
| Leerlaufspannnung: | 16 - 48,5 V |
| Arbeitsspannung: | 15,5 - 34 V |
| Schweißstrom: | 30 - 400 A |
| HSB 80 % ED (10 min.) | 400 A (40°C) |
| DB 100 % ED: | 370 A (40°C) |
| Schutzart: | IP 23 |
| Isolierstoffklasse: | H |
| Kühlart: | AF |
| Hauptschalter: | 3-phasig |
| Spannungseinstellung: | 28 Schaltstufen (4 Grobstufen / 7 Feinstufen) |
| Betriebsart: | 2-Takt/4-Takt/Intervall/Punkten |
| Drahtautomatik: | serienmäßig (abschaltbar) |
| Drahtvorschub: | automatische Einstellung durch Drahtautomatik |
| Drahtauswahl: | Wahlschalter |
| Drahtrückbrand: | einstellbar |
| Punktzeit/Pausezeit: | einstellbar |
| Zündvorschub: | einstellbar |
| Sicherheitsabschaltung: | im 4-Takt-Betrieb |
| Einfädelautomatik: | im 2-Takt-Betrieb |
| Funktionen: | Gastest, Draht einfädeln |
| Display: | 2 digitale Anzeigen für Strom, Spannung, Drahtvorschub und Materialstärke mit Voranzeige und Hold-Funktion |
| Norm: | EN 60974-1 "S" / CE |
| Kühlung Brenner: | Wasserumlauf-Kühleinrichtung |
| Gasflaschenhalter: | 10 - 20 - 50 l Gasflasche |
| Netzanschlussleitung: | 4 x 4,0 mm², 5 m lang mit Stecker 3 x 400 V, 32 A |
| Gasanschlussschlauch: | 2 m lang |
| Drossel: | 100%, Option: 60% |
| Werkstückanschluss: | steckbar, 50 mm² |
| Gewicht: | 240 kg |
| Maße L x B x H: | 990 x 510 x 1135 mm mit Gasflaschenhalter |
| Drahtvorschubeinheit: | getrennt montiert, Typ DV-26 |
| Spannung: | 26 V-DC |
| Drahtvorschub: | Gleichstrommotor mit Schneckengetriebe 0,5 - 25 m/min. |
| Getriebe: | 4-Rollen-Getriebe DV-26 |
| Drahtaufnahme: | D 300/15 DIN 8559 |
| Brenneranschluss: | EURO-Zentralanschluss |
| Drahterstausrüstung: | Stahl 1,2 mm |
- MIG/MAG-Schweißanlage Typ OptiMIG 451 DW
- Drahtvorschubgerät DV-26
- Zwischenschlauchpaket 1m lang
- Netzkabel 5m lang mit CEE 32-Stecker
- Gasschlauch 2m
- Bedienungshandbuch
