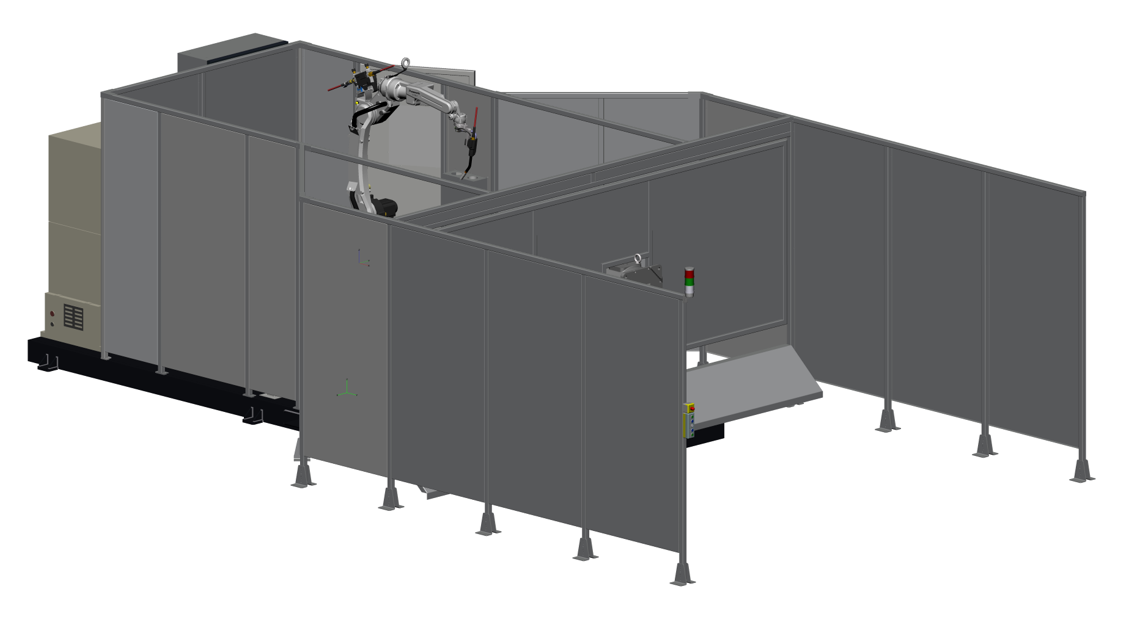

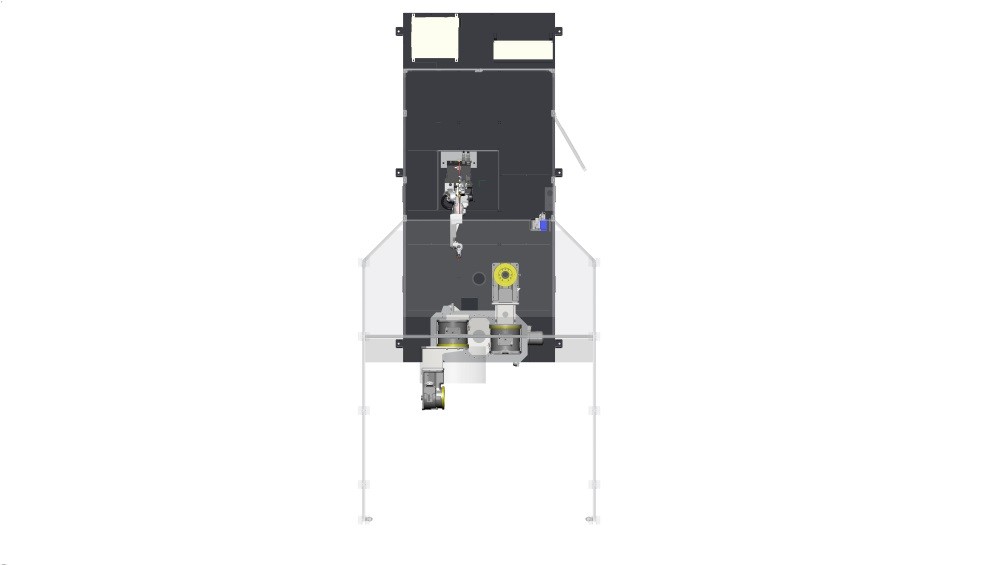

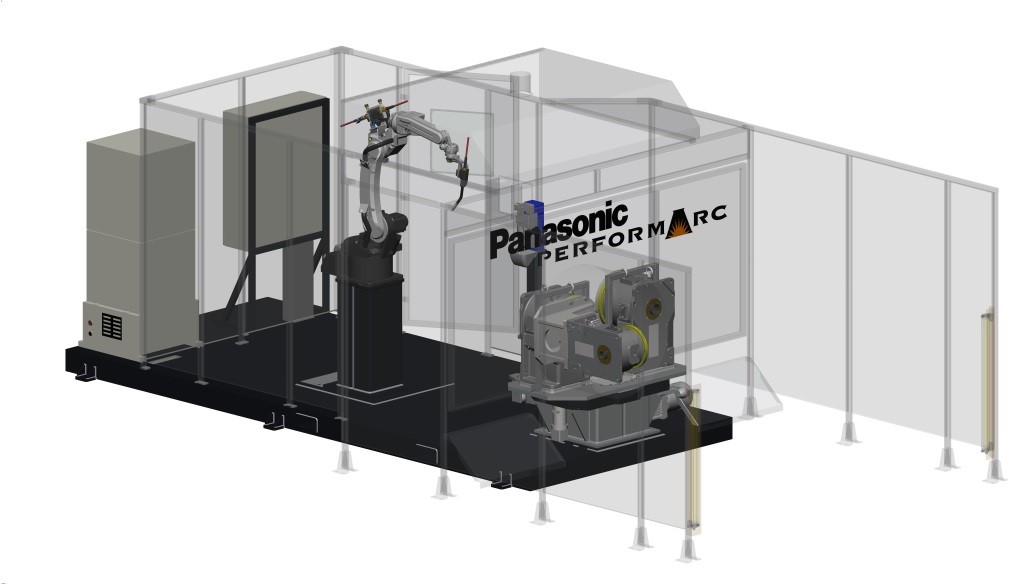

PANASONIC Roboterschweißzelle PA-ET

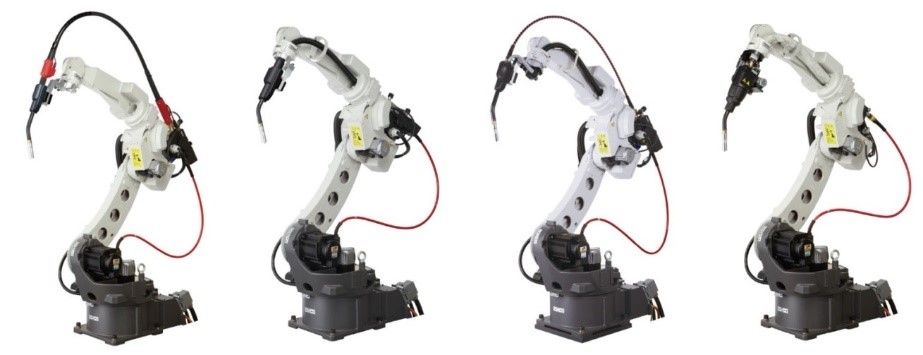

Basisinformationen

Zulässige Traglast	4 kg
Anzahl der Achsen	6
Bremsen	Alle 6 Achsen gebremst
Antrieb	AC – Servo Motor
Wegmeßsystem	Elektr. Encoder
Wiederholgenauigkeit	+/- 0,08 mm max.
Max. Reichweite	1.639 mm
Gewicht	180 kg
Installation	Boden- oder Deckenmontagen

Separate Schlauchpaketführung

Bei der separaten Schlauchpaketführung werden die medienführenden Kabel und Schläuche durch die Hohlwelle der 6. Achse geführt, wobei der Draht außenliegend zum Schweißwerkzeug geführt wird. Diese einzigartige Führungsart schützt die medienführenden Kabel und reduziert zusätzlich das Trägheitsverhalten dieser. Weiterhin werden durch den vergrößerten Drahtführungsradius bestmögliche Fördereigenschaften für das Zusatzmaterial erreicht.

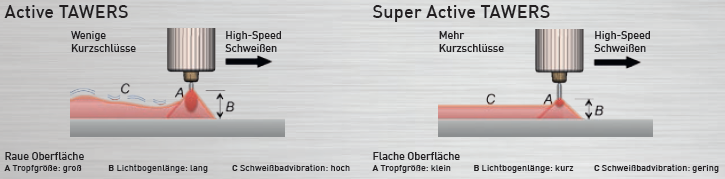

Gemäß der Materialbeschaffenheit und Qualitätsanforderung der zu schweißenden Bauteile empfehlen wir unseren Super Active Wire Prozess. Super Active TAWERS ist die Weiterentwicklung unseres bewährten Active TAWERS Systems. Die Anzahl der möglichen Kurzschlüsse ist beim Super Active System nahezu doppelt so hoch wie beim Standard Active System – Super Active ermöglicht somit eine perfekte Schweißnaht in höchster Schweißgeschwindigkeit. Mit der Implementierung einer verbesserten Drahtzufuhr und einer neuen Software Super Active TAWERS wird eine durchgängige optimale Qualität mit enormer Spritzerreduktion und geringer Wärmeeinbringung erreicht. Die Drahtförderrollen sind direkt mit dem Motorantrieb verbunden, um die bestmögliche Drahtförderung zu garantieren. Dies ermöglicht ein hochpräzises Reversieren des Drahtes, was zu einer maximalen Prozesskontrolle führt. Darüber hinaus reduziert der S-AWP – Prozess neben der Anzahl der Schweißspritzer auch die Größe dieser und bietet dadurch eine hochwertige Qualität beim Schweißen. Der Effekt der starken Schweißspritzerreduzierung ist sogar beim Schweißen in Zwangslage deutlich erkennbar.

Optionen

• HBC SOFT WARE (HEAT BAL ANCE CONTROL)
  Optimiert für das Schweißen von hochfestem Stahl, der immer dünner wird
• DIE SUPER ZI-ACTIVE SOFT WARE
  Verbesserung des Schmelzbades durch breiten Lichtbogen und reversierenden Draht unter Entladen der Zinkschicht periodisch und proaktiv Dies reduziert einen sehr großen Anteil der Spritzer und Poren
• DAS SUPER ACTIVE TAWERS ALUMINIUM SYSTEM
  Weniger Spritzer – reduzierte Spritzerbildung durch verbesserte Drahtförderungsgenauigkeit. Exzellentes Nahtaussehen mit wenig Schmauch. Glatte und schöne Nahtoberfläche. Erweiterter Bereich der möglichen Blechdicken durch Erweiterung des verfügbaren Strombereiches

Erst in Verbindung mit der Steuerung entwickelt der Roboter seine eigentlichen Fähigkeiten. Die Steuerung ermöglicht gerade dem Anfänger einen problemlosen Einstieg. Wer sich einmal mit der PC Technik beruflich oder privat auseinander -gesetzt hat, der wird sich sehr schnell zurechtfinden bei dem Anblick der Programmieroberfläche. Ein 7“- LCD Farbbildschirm erleichtert dem Programmierer seine Arbeit. Schon nach wenigen Erklärungen versteht jeder Anwender den Aufbau und die Struktur der Steuerungstechnik.

Die Programmarchivierung kann über SD-Speicherkarten auf einen PC oder über die eingebaute Ethernetkarte über in kundenseitiges Netzwerk erfolgen. Damit stehen unendliche Speicherreserven zur Verfügung. Eine optionale Auto Back-up Software bietet Ihnen zusätzlich den Komfort, definierte Daten zu festgelegten Zeiten zu transferieren ohne eine SD Karte zu nutzen.

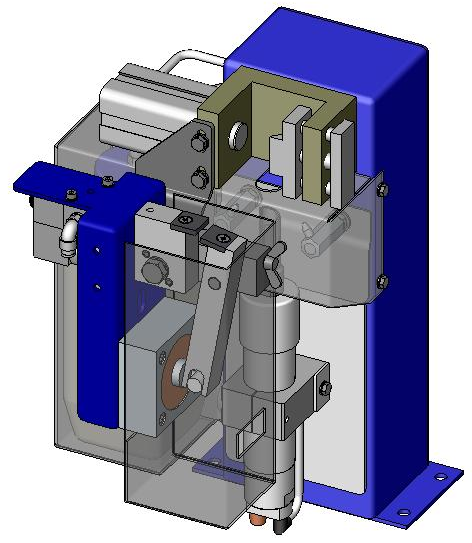

Das Brennerreinigen bedeutet für Sie längere Brennerstandzeiten und gleichmäßige Schweißnähte. Darüber hinaus reduzieren Sie die Schweißzeit, da der Reinigungszyklus während der Belade- oder Wendezyklen Ihrer Roboterschweißanlage durchgeführt werden kann. Arbeitsablauf:

• Brenner wird in Gerät gefahren
• Reinigen und Einsprühen in einer Position
• Einsprühmenge einstellbar
• Reinigungszeit 7-8 Sek.
• Nenndruck 6 bar
