Schutzgassystem Mini mit schraubbarer Dichtungshalbkugel Ø 60 mm für Rohr-Flanschverbindungen, Maße Rohrinnen- Ø 39-44 mm, Dichtscheibe Ø 6 x 46 mm
Bestellschritte: 1 • Einheit: Stück

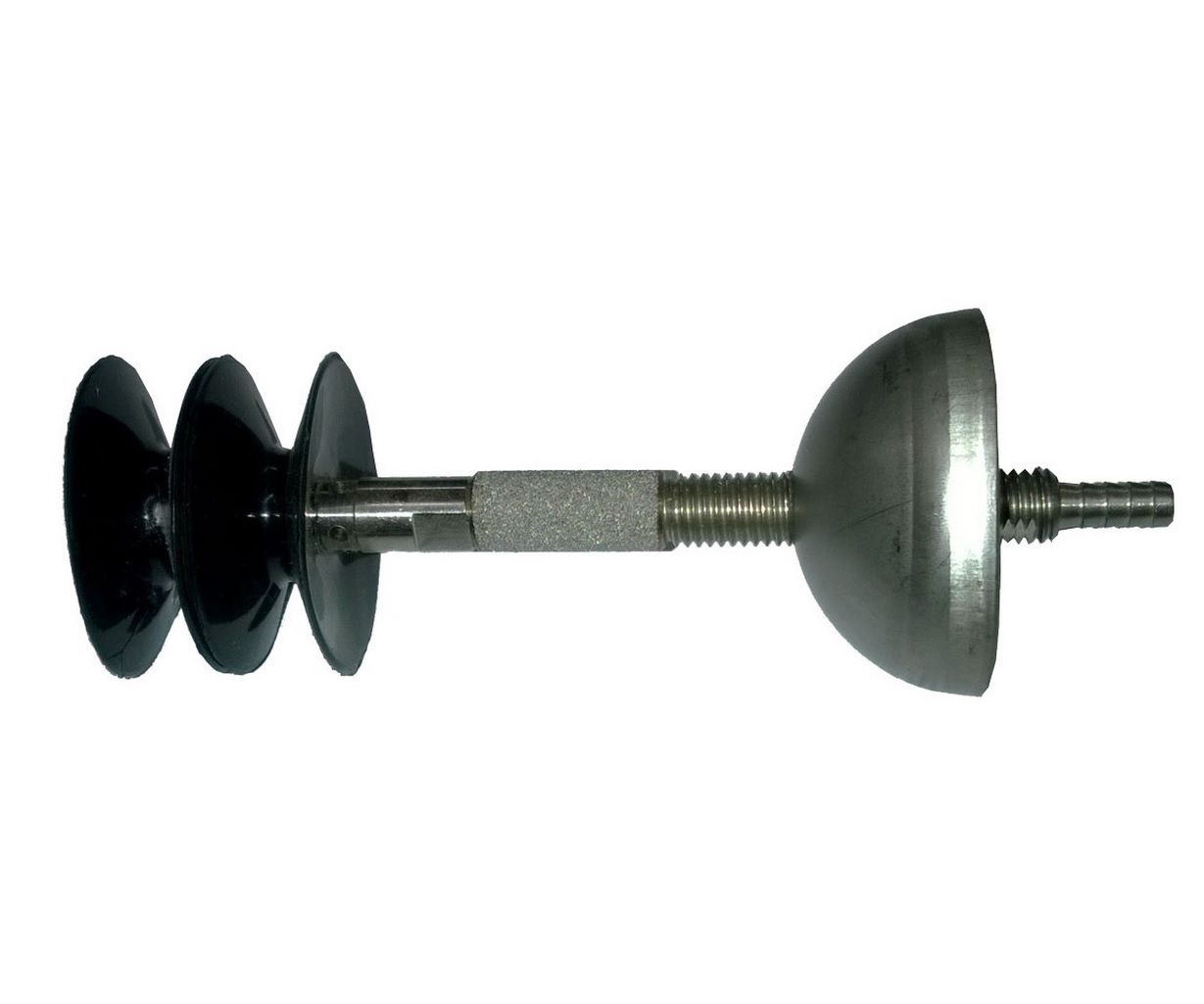

Schutzgassystem Mini mit schraubbarer Dichtungshalbkugel Ø 60 mm
Zum Schweißen von Rohr - Flansch Verbindungen.
Bestückt mit zwei hochtemperaturbeständigen Silikondichtscheiben, bildet das System eine nach vorne und hinten abdichtende Kammer. Hochflexibel im Bereich der Rohrbögen lässt es sich problemlos mit Hilfe des Schlauches positionieren. Bei minimalen Spülzeiten wird Korrosion jeglicher Art im Rohrinneren beim Schweißvorgang vermieden. Nach dem Schweißen kann das Schutzgassystem sehr gut aus dem Rohr entfernt werden, da die Gaszuführung gleichzeitig als Zugvorrichtung dient.

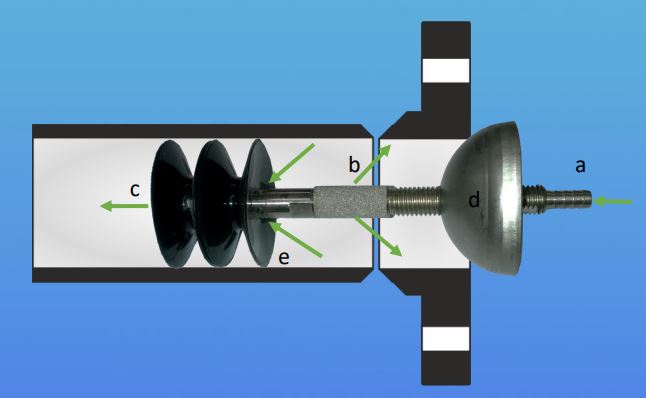

Das Schutzgas wird in den Schlauchanschluss (a) eingeleitet und durch das Innere des Sintermetalls (b) verteilt, der Überdruck entweicht über die hintere Gasaustrittsbohrung (c). Die VA - Dichtungshalbkugel (d) wird zum Abdichten gegen den Flansch geschraubt. Dichtscheiben (e) können beliebig ausgetauscht werden.
- Material: Scheibenaufnahme : Edelstahl
- Dichtungshalbkugel : Edelstahl
- Dichtscheibe : bis 330°C hitzebeständiges Silikon
| Artikelnummer | 2 hitzebeständige Dichtscheiben ( 2-lippig ) | VA – Halbkugel mit M10 | Rohrinnen | DN | Zoll |
|---|---|---|---|---|---|
| ZW600107 | Ø 6 mm / Ø 21 mm | Ø 40 mm | Ø 17 mm – Ø 19 mm | 15 | ½“ |
| ZW600108 | Ø 6 mm / Ø 26 mm | Ø 40 mm | Ø 20 mm – Ø 24 mm | 20 | ¾“ |
| ZW600109 | Ø 6 mm / Ø 31 mm | Ø 40 mm | Ø 25 mm – Ø 29 mm | ||
| ZW600110 | Ø 6 mm / Ø 36 mm | Ø 40 mm | Ø 30 mm – Ø 34 mm | 25 | 1“ |
| ZW600111 | Ø 6 mm / Ø 41 mm | Ø 40 mm | Ø 35 mm – Ø 38 mm | 32 | 1 ¼“ |
| ZW600112 | Ø 6 mm / Ø 46 mm | Ø 60 mm | Ø 39 mm – Ø 44 mm | ||
| ZW600113 | Ø 6 mm / Ø 51 mm | Ø 60 mm | Ø 45 mm – Ø 49 mm | 40 | 1 ½“ |
- 2 Stck. Silikondichtscheiben, hochtemperaturbeständig
- 1 Stck. Scheibenaufnahme mit Sintermetall mit M10
- 1 Stck. VA-Dichtungshalbkugel mit M10
- 1 Stck. 10 mtr. PVC - Schlauch Ø 5 mm / Ø 8 mm
- 1 Stck. Schlauchanschlussset (1/4"R oder 3/8"L)
