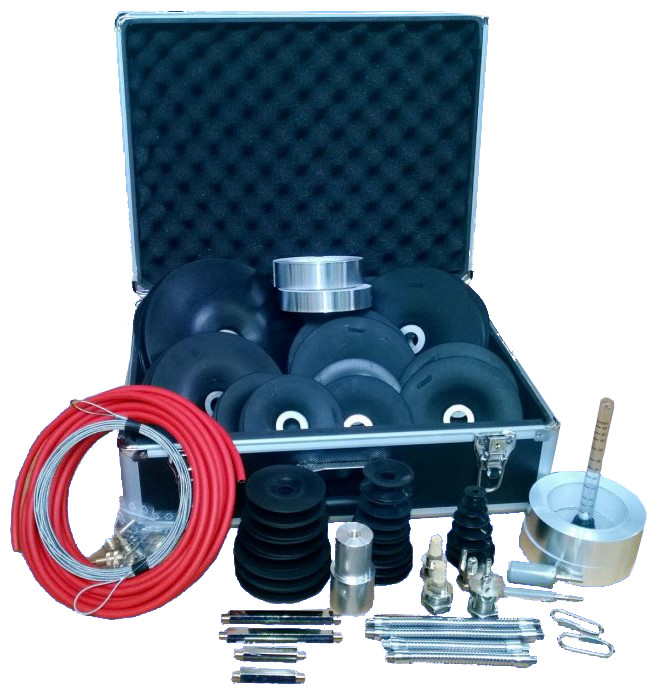

Grundausstattung Baukastensystem zum Schweißen von Rohrverbindungen, Größe DN 15 (1/2 Zoll) - DN 200 (8 Zoll)
Größe
Auf Lager beim Hersteller (Lieferzeit ca. 2 - 3 Werktage)
Bestellschritte: 1 • Einheit: Stück
Art.Nr.: S326001
JA - Baukasten System
Zum Formieren von Rohr- und Behälterschweißnähten
Dieses System lässt sich je nach Anforderung mit weiteren Bauteilen bzw. Dichtscheiben erweitern oder verkürzen, durch das Anschlussgewinde M10 x1 kann es auch mit anderen JA Systeme kombiniert werden.
Jedes Bauteil ist mit dem Anschlussgewinde "M10 x 1" versehen, dass alle Komponenten beliebig miteinander kombinierbar bzw. erweiterbar sind.
Optional lässt sich ein Messanschluss zum Messen des Restsauerstoffgehalts nachrüsten.
Die optional bestellbaren Rohrbogen-Laufvorrichtungen erleichtern das Gleiten über längere Strecken und durch Rohrbögen.
Dichtscheiben: Material = Silikon, Farbe = schwarz, hitzebeständig bis 330 °C, mit 2 Dichtlippen
Empfohlenes Verfahren: WIG – Schweißen
- 1x VA – Schutzgasfinger Ø 10 mm x 50,0 mm lang
- 1x VA – Schutzgasfinger Ø 22 mm x 50,0 mm lang
- 1x Silikonscheibe Ø 21 x 6 mm für Finger, zweilippig
- 1x Silikonscheibe Ø 26 x 6 mm für Finger, zweilippig
- 1x Silikonscheibe Ø 31 x 6 mm für Finger, zweilippig
- 1x Silikonscheibe Ø 36 x 6 mm für Finger, zweilippig
- 1x Silikonscheibe Ø 41 x 6 mm für Finger, zweilippig
- 1x Silikonscheibe Ø 46 x 6 mm für Finger, zweilippig
- 1x Silikonscheibe Ø 51 x 6 mm für Finger, zweilippig
- 2x Silikonscheibe Ø 50 x 15 mm Baukasten, zweilippig
- 2x Silikonscheibe Ø 55 x 15 mm Baukasten, zweilippig
- 2x Silikonscheibe Ø 60 x 15 mm Baukasten, zweilippig
- 2x Silikonscheibe Ø 70 x 15 mm Baukasten, zweilippig
- 2x Silikonscheibe Ø 80 x 15 mm Baukasten, zweilippig
- 2x Silikonscheibe Ø 90 x 15 mm Baukasten, zweilippig
- 2x Silikonscheibe Ø 100 x 15 mm Baukasten, zweilippig
- 1x Schutzgaseintritt Ø 15 mm, M 16 x 1,5
- 1x Schutzgasaustritt Ø 15 mm, M 16 x 1,5
- 2x Mutter M 16 x 1,5
- 2x Schraubbares Kettenglied Ø 4 mm
- 1x Schutzgas-Diffusor Ø 36 mm x 40 mm lg.
- 2x Sintermetallgasaustritt M 10 x 1 außen
- 2x Silikonscheibe Ø 115 x 20 mm Baukasten, zweilippig
- 2x Silikonscheibe Ø 125 x 20 mm Baukasten, zweilippig
- 2x Silikonscheibe Ø 145 x 20 mm Baukasten, zweilippig
- 2x Silikonscheibe Ø 160 x 20 mm Baukasten, zweilippig
- 2x Silikonscheibe Ø 175 x 20 mm Baukasten, zweilippig
- 2x Silikonscheibe Ø 190 x 20 mm Baukasten, zweilippig
- 2x Silikonscheibe Ø 230 x 20 mm Baukasten, zweilippig
- 1x Schutzgaseintritt Ø 20 mm, M 20 x 1,5
- 1x Schutzgasaustritt Ø 20 mm, M 20 x 1,5
- 2x Mutter M 20 x 1,5
- 1x Schutzgas-Diffusor Ø 44 mm x 40 mm lg.
- 2x Biegbarer Gliederarm 120 mm lang
- 2x Biegbarer Gliederarm 150 mm lang
- 2x Starre Verbindung 50 mm lang, SW 14
- 2x Starre Verbindung 100 mm lang, SW 14
- 10x 10 m zweilagiger PVC-Gewebeschlauch Ø 5 x 8 mm
- 8x VA-Einohrschelle Ø 10,0 mm
- 2x Schlauchkupplung DN 5
- 2x Schlaucheinstecktülle DN 5
- 1x Mutter G 1/4“ rechts für Druckminderer
- 1x 10 m VA-Zugseil Ø 2 mm
- 2x Aluband 25 mm breit x 25 m lang
- 2x Aluband 33 mm breit x 25 m lang
- 1x Gasmengenmesser bis 50 L/Minute
- 1x Koffer, LxBxH (außen) 480 mm x 380 mm x 170 mm
